750 kVA Pad Mounted Utility Transformer-34.5/0.48 kV|Jamaica 2024

Ang tulo ka-tulo nga hugna sa-mga bitiis nga core transformer kay kaylap nga disenyo sa mga sistema sa kuryente, nga naggamit ug tulo ka separado nga cylindrical core, matag usa katugbang sa usa ka hugna sa tulo ka-phase current. Kini nga pag-configure makatabang sa pag-optimize sa pag-apod-apod sa magnetic flux ug pagpauswag sa kahusayan sa operasyon sa transformer. Ang mga windings gitaod sa matag bitiis ug sa kasagaran mahimong konektado sa bisan hain nga bituon o delta nga configuration aron ma-accommodate ang lain-laing mga kinahanglanon sa kuryente.

Atol sa paghimo, ang kinauyokan gihimo gikan sa laminated silicon steel sheets aron mamenosan ang eddy current ug hysteresis nga pagkawala, sa ingon nagpauswag sa kinatibuk-ang kahusayan sa enerhiya. Ang tulo ka-mga bitiis nga disenyo dili lang epektibong makapamenos sa kinauyokan nga mga pagkawala apan makapausbaw usab sa pagwagtang sa kainit, makadugang sa kalig-on sa transformer ubos sa taas nga-kondisyon sa pagkarga.

Ang ubos nga-voltage foil windings naggamit og lapad nga conductive strips, nga makatabang sa pagpamenos sa inductance ug resistensya sa winding, sa ingon makapakunhod sa pagkawala sa kuryente atol sa kasamtangan nga transmission. Dugang pa, ang layered nga istruktura sa foil nagpasiugda sa parehas nga pag-apod-apod sa karon, pagpagaan sa lokal nga pagpainit ug pagpauswag sa kinatibuk-ang kahusayan.

Ang taas nga-voltage wire windings naggamit ug pinong samad nga mga coil nga gidesinyo aron makasugakod sa taas nga lebel sa boltahe ug makahatag og labaw nga kalig-on sa insulasyon. Uban sa taas nga-boltahe nga winding nga gilakip sa ubos nga-boltahe nga foil, kini nga configuration makapauswag sa electrical isolation, makapamenos sa interference tali sa mga seksyon sa boltahe, ug masiguro ang luwas ug lig-on nga operasyon sa transformer ubos sa taas nga-kondisyon sa load.

Ang tangke sa transformer nagsilbing usa ka silyado nga steel enclosure nga puy-anan ug nanalipod sa insulating oil. Kini nga lana naglihok ingon nga usa ka insulating medium ug usa ka coolant, pagpugong sa electrical breakdown ug pagmintinar sa luwas nga operating temperatura.

Gidisenyo nga adunay lig-on nga mekanikal nga kusog, ang tangke makasugakod sa internal nga mga kalainan sa presyur ug sa gawas nga mga epekto. Ang gambalay niini kasagarang naglakip sa makapabugnaw nga mga kapay o mga radiator aron mapalambo ang pagwagtang sa kainit, ilabina ubos sa taas nga mga karga.

Ang mga importanteng sangkap sa tangke naglakip sa oil level gauge para sa visual monitoring, pressure relief valves para sa overpressure protection, ug breathers aron pagdumala sa air exchange. Kini nga mga bahin kolektibo nga nagsiguro nga kasaligan ug luwas nga operasyon sa transformer.

Atol sa transformer assembly, ang kinauyokan ug windings una nga gisagol sa usa ka solid nga yunit sa wala pa ibutang sa tangke sa lana. Ang tangke dayon mapuno sa insulating oil para sa epektibong pagpabugnaw ug insulasyon, gisundan sa hermetic sealing aron malikayan ang pagtulo. Ang usa ka panalipod nga steel enclosure gi-install aron masiguro ang integridad sa istruktura, ug ang mga bloke sa terminal sa katapusan gi-mount aron mahimo ang luwas nga mga koneksyon sa kable.

Ang tulo ka-phase pad-nagkabit nga transformer giputos sulod sa usa ka reinforced steel enclosure nga adunay integrated lifting point ug forklift channels. Ang mga kritikal nga sangkap giprotektahan gamit ang shock-absorbing covers, samtang ang internal bracing nagpamenos sa paglihok atol sa transit. Ang unit adunay mga weather-resistant seal ug desiccant units aron mamintinar ang internal dryness. Ang mga eksternal nga identification plate ug mga marka sa pagdumala naghatag klaro nga giya sa operasyon. Ang tanan nga packaging nakab-ot ang internasyonal nga mga sumbanan alang sa bug-at nga mga gamit sa elektrisidad nga transportasyon.

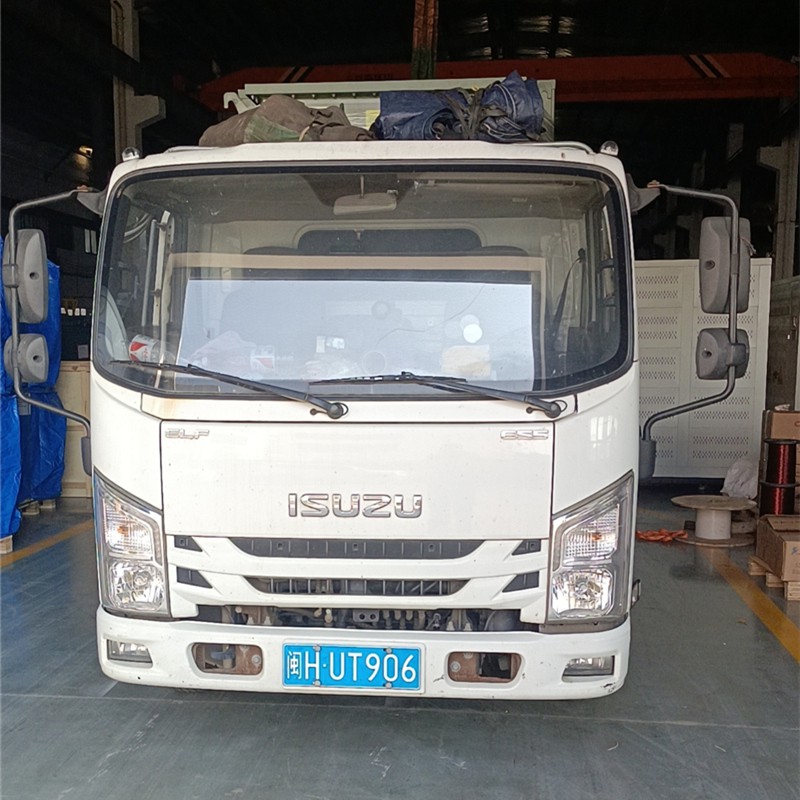

Ang pagdala sa tulo ka-phase pad-nagkabit nga transformer maoy usa ka pinasahi nga operasyon nga nakatutok sa pagbalhin sa usa ka bug-at, gilakip nga yunit gikan sa tiggama ngadto sa dapit. Nagkinahanglan kini og pre-aprobahan nga survey sa ruta aron pagdumala sa mga babag, usa ka lig-on nga trailer para sa luwas nga immobilization gamit ang pagbabag ug mga kadena, ug higpit nga pagsunod sa mga regulasyon sa dagkong load. Ang tumong mao ang kadaot-libre nga paghatod, pagsiguro nga ang transformer moabot nga andam alang sa pag-instalar sa konkretong pad niini.
