Unsa ang Gibuhat sa usa ka Transformer? Ang Papel sa mga Transformer sa Power Systems

Ang mga transformer sa kuryente mao gyud ang sentro sa kung giunsa naton pagkuha ang elektrisidad gikan sa usa ka lugar. Gitugotan nila kami sa paglihok sa elektrisidad nga episyente sa taliwala sa mga sirkito pinaagi sa pagpataas o pagpaubos sa boltahe, tanan samtang gipaubos ang mga pagkawala.



1. Unsa ang Transformer ug Giunsa Kini Pagtrabaho



1.1 Sukaranan nga Kahulugan sa usa ka Transformer
Ang transformer kay, sa kinauyokan niini, usa ka static device-walay bisan unsa nga molihok. Walay mekanikal nga mga bahin, walay rotation; elektrikal nga enerhiya nga gibalhin gikan sa usa ka AC circuit ngadto sa lain. Kana nga kayano mao gyud ang hinungdan nga ang proseso episyente kaayo.

Ang tinuod nga gibuhat niini mao ang pagbalhin sa boltahe ug kasamtangan nga lebel. Ug kanang gamay nga-tunog nga function? Kini ang hinungdan nga ang elektrisidad mahimong ipadala sa layo nga mga distansya nga wala’y daghang pagkawala sa kuryente sa dalan.



1.2 Prinsipyo sa Electromagnetic Induction
Ang magic sa likod sa usa ka transformer mao ang Faraday's Law of Electromagnetic Induction. Ania ang diwa:

Kung ang AC modagan sa nag-unang winding, nagmugna kini usa ka pagbag-o nga magnetic flux sa kinauyokan.

Kini nga pagbag-o sa flux unya "nag-aghat" sa usa ka boltahe sa ikaduha nga winding, ug ang boltahe nagdepende sa ratio sa turno tali sa panguna ug sekondarya.

Ang makaiikag nga bahin? Ang boltahe ug kasamtangan nga inversely nalambigit. Mao nga kung ang boltahe motaas, ang kasamtangan nga pagtulo. Ug kung ang boltahe moubos, ang kasamtangan mosaka. Mao nga ang mga transformer makahimo sa pag-adjust sa gahum alang sa bisan unsa nga gikinahanglan sa sistema.



1.3 Lakang-Tuas vs Lakang-Ubos nga mga Transformer

Ang mga transformer giklasipikar base sa pagkakabig sa boltahe:

Ang mga step-taas nga transformer kay kasagarang gigamit sa mga power generation stations, samtang ang step-down transformer kay gigamit duol sa end-users.

1.4 Unsa ang Gibuhat sa usa ka Transformer sa Current?

Ang usa ka transformer dili makahimo og gahum; gibalhin lang kini sa palibot-tali sa boltahe ug sa kasamtangan. Usba ang boltahe, ug ang kasamtangan mag-adjust sa laing paagi, halos awtomatiko.

Ipataas ang boltahe, ug ang kasamtangan nga pagtulo. Ipaubos kini, ug ang kasamtangan mosaka-yano, apan sukaranan.

Kining balik-balik nga relasyon?-ug{1}} Kini ang pagkonserba sa kuryente sa trabaho, wala magtagad sa ginagmay nga mga pagkawala. Pinaagi sa pagpataas sa boltahe ug pagpaubos sa kasamtangan alang sa transmission, ang I²R nga mga pagkawala nahulog, nga naghimo sa layo nga{3}}distansya nga pag-agos sa elektrisidad nga episyente. Ug unya, mas duol sa kung asa kini gigamit, ang transformer mopaubos niini nga luwas, mopataas sa kasamtangan aron ang gahum magamit gayud.



2. Matang sa mga Transformer

Ang mga transformer giklasipikar base sa boltahe, pag-instalar, pagpabugnaw, hugna, pag-andar, kinauyokan, ug mga espesyal nga aplikasyon.



2.1 Sumala sa Voltage Level / Application

2.2 Sumala sa Pamaagi sa Pag-instalar / Lokasyon



2.3 Sumala sa Insulasyon ug Pagpabugnaw nga Pamaagi

2.4 Sumala sa Gidaghanon sa mga Yugto

2.5 Sumala sa Function / Katuyoan

2.6 Sumala sa Core Construction

2.7 Sumala sa Espesyal nga mga Aplikasyon

3. Transformer Substation sa Power Distribution



3.1 Unsa ang Transformer Substation

Ang usa ka transformer substation usa ka pasilidad nga adunay usa o daghang mga transformer kauban ang switchgear, mga sistema sa pagpanalipod, ug mga kagamitan sa pagmonitor. Kini nagkonektar sa generation, transmission, ug distribution networks.



3.2 Pangunang Kalihokan

Ang mga power transformer dili lang mga passive box sa grid. Nagbuhat sila og tinuod nga trabaho, sa tanang panahon.

Una, ilang gidumala ang boltahe-pagpataas niini o pagpaubos niini, depende sa gikinahanglan sa sistema nianang puntoha. Walay katugbang nga boltahe, walay stable nga network.

Nagduwa sab sila og depensa. Kung magpakita ang mga sobra nga gibug-aton o mga sayup, ang mga transformer makatabang sa pagpanalipod sa mga sirkito ug kagamitan sa ubos-tungod kay usa ra ka pagdagsang ang gikinahanglan aron makapahinabog grabe nga kadaot.

Unya adunay load balancing ug isolation. Ang lainlaing mga bahin sa sistema nagpabilin nga gibulag sa elektrisidad, nga nagpugong sa mga operasyon nga lig-on ug nagpugong sa gagmay nga mga problema sa pagkaylap.

Ug usa ka praktikal nga bonus: pagmentinar. Ang mga seksyon mahimong maserbisyuhan o i-adjust nga dili makuha ang tibuuk nga grid nga offline. Ang trabaho mahitabo; ang kuryente nagpabilin.



4. Ang Papel sa Power Transformers sa Electrical Grids

5. Kasagarang Sakup sa Boltahe sa Power Transformers

Ang mga sumbanan sa boltahe mahimong magkalahi sa nasud ug rehiyonal nga mga kodigo sa sistema sa kuryente.



6. Tanan nga Kinahanglan Nimong Mahibal-an Bahin sa Power Transformers

Ang mga power transformer kay mga komplikadong makina, ug ang pagsabot sa ilang kinauyokan, winding, cooling, ug insulation system maoy yawe sa pagdesinyo, pag-operate, ug pagmentinar niini nga episyente.

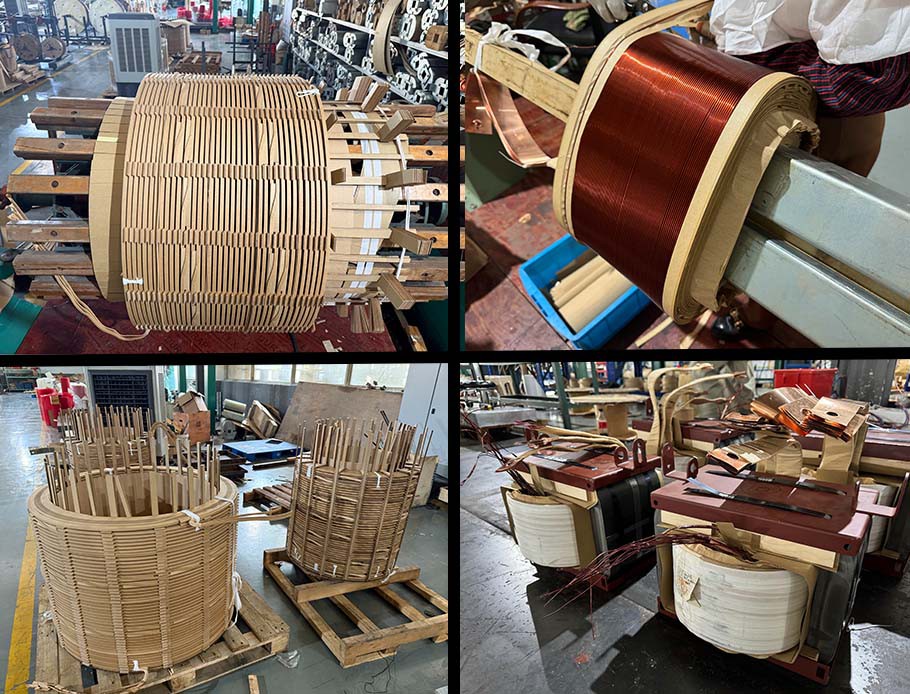

6.1 Kinauyokan nga mga Uri ug Winding Configuration

6.2 Mga Pamaagi sa Pagpabugnaw

Ang pagpabugnaw dili opsyonal para sa mga transformer-kini importante. Ang pagka-epektibo nagdepende niini; ang kinabuhi sa serbisyo nagdepende niini. Ang lainlaing mga tipo sa transformer, natural, nagsalig sa lainlaing mga pamaagi sa pagpabugnaw.

Kon unsa ang tinuod nga gipasabot niining mga paagiha: Ang ONAN naggamit sa natural nga sirkulasyon sa lana ug natural nga pagpabugnaw sa hangin-walay bomba, walay bentilador. Ang ONAF nagsalig gihapon sa natural nga agos sa lana apan nagdugang sa pinugos nga hangin aron mas paspas nga madala ang kainit. Ang OFAF nagpadayon sa usa ka lakang, nga nagpugos sa sirkulasyon sa lana ug hangin alang sa labing taas nga pagtangtang sa kainit.

Sa praktis, ang gidak-on ug lebel sa boltahe ang magdesisyon sa tanan. Ang dagkong mga high{1}}voltage power transformer kasagarang nagkinahanglan sa ONAF o OFAF sa pagdumala sa mas taas nga thermal stress, samtang ang mas gamay nga distribution, pole{2}}mounted, o pad{3}}mounted units mahimong kasaligan sa ONAN o KNAN lang.



6.3 Mga Sistema sa Insulasyon ug Mga Lana sa Transformer



6.4 Kasagarang Kapakyasan sa Power Transformers

Ang mga kapakyasan panagsa ra nga moabut gikan sa bisan diin. Kadaghanan kay nalambigit sa thermal stress, electrical faults, mekanikal nga pagsul-ob, o grabeng kahimtang sa kinaiyahan. Sa paglabay sa panahon, kini nga mga stress nagdugang.

Ang upside: preventive maintenance nga mga buhat. Ang pagtuki sa lana, thermal imaging, insulation testing, ug DGA (Dissolved Gas Analysis) makadakop ug posibleng mga problema sa dili pa kini modako. Yano nga mga lakang, apan naghimo sila usa ka dako nga kalainan.



7. Aplikasyon sa mga Transformer sa AC Power Systems

Mga transformer-anaa sila bisan asa sa mga sistema sa kuryente sa AC. Makita nimo sila sa mga planta sa kuryente, diin ang mga step-pagtaas nga mga transformer moduso sa boltahe nga mas taas; ngano man? Aron mahimo ang taas nga{3}}distansya nga mas episyente.

Sa mga linya sa transmission ug distribution, sukwahi ang ilang gibuhat: ipaubos ang boltahe ngadto sa luwas nga lebel, magamit-mga industriyal nga dapit, mga balay, kasilinganan, tanan niini.

Sa sulod sa mga pabrika ug komersyal nga pasilidad, gipadayon nila ang pagdagan sa mga makina, gipakaon ang mga drive sa motor, mga linya sa produksiyon, bisan unsa nga nanginahanglan kasaligan nga gahum.

Ug sa kalibutan karon sa enerhiya-mga wind farm, solar park, smart grids-naa gihapon sila sa trabahoan, nagtabang sa paghiusa sa mga renewable, makapahimo sa pagmonitor, paghimo nga posible ang automation.



Panapos

Ang mga transformer sa kuryente dili lang mga static nga kahon sa grid. Sila ang bukobuko sa agos sa elektrisidad-pagpabilin niini nga luwas, makanunayon, episyente. Ang pagkahibalo sa mga tipo, unsaon pag-instalar niini, pagmentinar niini, pag-ayo niini-mao kini ang paagi nga ang mga inhenyero ug mga operator mohimo niini nga molungtad og dugay, mohimo nga mas maayo, ug magpabilin nga lig-on ang tibuok sistema, bisan pag ang load o mga kondisyon mausab.
