Pag-agay sa proseso sa paghimo sa transformer

I. CORE PROSESOING: Ang pagtukod sa panguna nga magnetic flux nga agianan



1. Kahubitan

A Transformer Coreusa ka hinungdanon nga sangkap nga gihimo sa mga materyales sa Ferromagnetic nga adunay taas nga magnetic nga tibuuk (sama sa silicon steel sheet), nga gikuskot o samad aron maporma ang usa ka magnetic circuit. Naghatag ang Core og usa ka ubos nga -}}}}}}}} Paagi sa Magnetic Flux ug gipadali ang episyente nga electromagnetic nga pagsumpay tali sa panguna ug sekundaryong mga windings.



2. Function

Naghatag usa ka magnet nga agianan sa flux: Ang kinauyokan nagtanyag usa ka sirado nga loop nga adunay mubu nga pagsukol sa magnetic alang sa magnetic flux nga moagi, pagpalambo sa magnetic coindling tali sa mga coil.

Nagpalambo sa induksyon nga electromagnetic: Pinaagi sa pag-concentrate sa magnetic field sa sulod sa kinauyokan, ang kaepektibo sa electromagnetic induction sa Transformer labi ka maayo.

Gipamub-an ang pagkawala sa enerhiya:

Ang taas nga mga materyales sa permeability nagpamenus sa magnetic nga pagduha-duha.

Ang mga nakapaak nga istruktura makunhuran ang Eddy karon nga pagkawala.

Ang Tukma nga Core Disenyo Mikinabli nga pagkawala sa Hysteresis.

Sakit sa Struktura: Sa pila ka laraw, ang kinauyokan usab adunay usa ka mekanikal nga papel pinaagi sa pagsuporta sa mga nagbalhinbalhin nga mga windings.



3. Mga tipo

Ang mga transformer cores mahimong iklasipikar base sa ilangistruktura nga pormaugmateryal:

(1) pinaagi sa istruktura nga porma:

Tipo sa Core
Ang mga windings gibutang sa palibot sa usa o duha nga bertikal nga mga bukton sa kinauyokan, ug magnetic flux nakompleto ang agianan agi sa pinahigda nga yugo. Sagad nga gigamit sa mga transformer sa kuryente.

Tipo sa shell
Ang mga windings gilibutan sa kinauyokan, ug magnetic flux nga nagaagos sa daghang mga agianan. Ang kini nga tipo nagtanyag taas nga kapasidad ug kusog nga mubo - circuit resistensya.

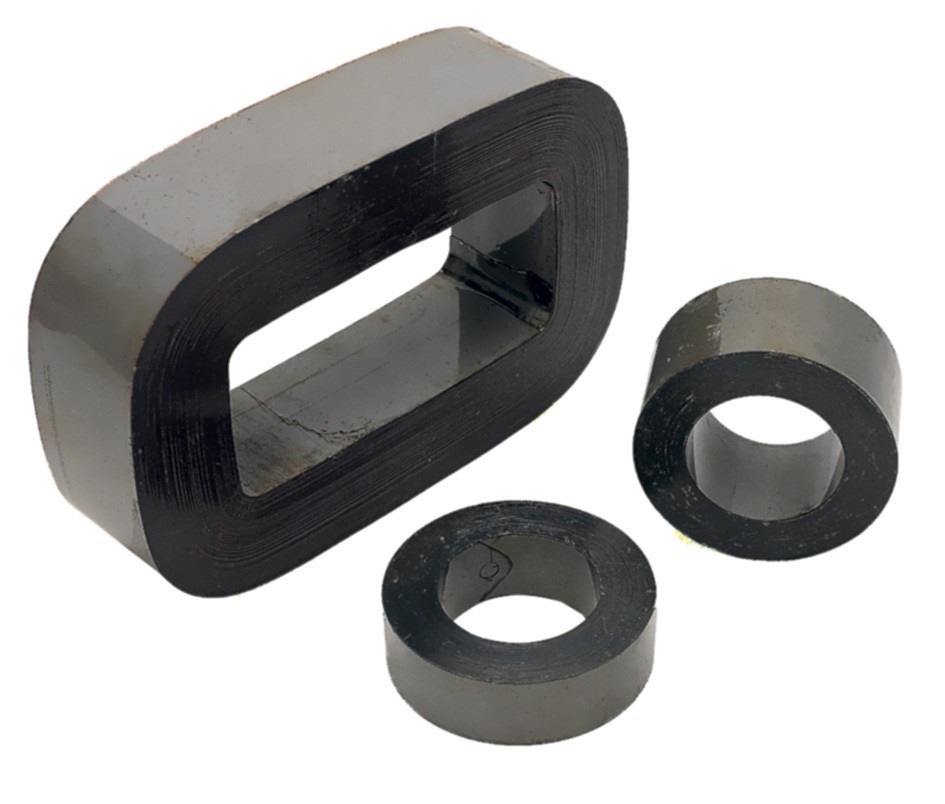

Toroidal core
Usa ka sirado nga singsing - Kini adunay mubu nga pagtulo sa flux ug taas nga kaepektibo, nga kanunay nga gigamit sa mga elektronikong transformers.

(2) pinaagi sa materyal nga porma:

✳ Alang sa mas detalyado nga kasayuran bahin sa Transformer Core, palihug tan-awa ang sulud sa mosunod nga sumpay.

https://www.scotch.com/angfo/the Path-ensonon nga sapinot



II. Pagpamaligya sa Pag-ayo: Pag-usab sa Pagbag-o sa Voltage



Mohuros	Gipahimutang nga hangin	tipo sa cylindrical	Single - Layer Cylindrical Type
			Doble - Layer Cylindrical Type
			Multi - Layer Cylindrical Type
			SEGMENTE CYLindRICAL TYPE
		Tipo sa foil	Kinatibuk-ang tipo sa foil
			SEGMENTE FOIL TYPE
	PIEL WINTING	Padayon nga paghuros	Kinatibuk-ang padayon nga pagpahid
			SegiconduCtive Winding
			Ang sulud nga sulud nga padayon nga pagpuo
		Makaluloton nga pagpahid	Standard nga Makalulot nga Pag-ayo
			Nag-agay nga interleaved winding
			Makalulot nga padayon nga pag-undang sa disc
		Helical Hinding	Usa ka helical nga paghuros
			Usa ka semi {{0} herical winding
			Doble nga Helical Winding
			Doble nga semi {{0} herical winding
			Triple Helical Winding
			Quadruple helical winding
		Nalambigit nga hangin	Padayon nga pag-ilis sa herikula
		Usa o dobleng disc winding alang sa shell - I-type ang Transformers



✳ Alang sa labi ka detalyado nga kasayuran bahin sa mga pagbalhin sa hangin, palihug tan-awa ang sulud sa mosunod nga sumpay.

https://www.scotch.com/info/concentric ens {2) event



III. Tank: Ang Proteksyon ug Pagbugnaw sa Shell



1. Kahubitan

Ang tanke sa Transformer mao ang eksternal nga enclosure sa usa ka Transformer. Ang panguna nga katuyoan niini mao angnaglangkob sa Transformer Core ug Windings lakip ang Insulating Oil, samtang naghatag usabPagpanalipod sa Mekanikal, Kasaypanan sa Electrical, ug Pag-init sa Pag-ayo.



2. Panguna nga mga gimbuhaton

Gisilyohan nga enclosure:
Gisakup ang mga kinauyokan ug windings, nga nagpadayon sa kahinlo sa insulating lana ug gipugngan ang ingres sa kaumog ug mga kontaminado.

Medium medium:
Ang tangke napuno sa insulating lana, nga nagpalambo sa pagdiyut sa pagdali tali sa mga pagbulig ug sa kinauyokan.

Sistema sa Cooling:
Gisangkapan sa mga radiator o mga aparato sa pag-cool, ang tanke makatabang sa pagwagtang sa kainit nga gihimo sa mga internal nga sangkap pinaagi sa sirkulasyon sa lana.

Mekanikal nga Suporta:
Gisuportahan ang internal nga asembliya, pagsiguro sa istruktura ug kaluwasan sa istruktura sa panahon sa transportasyon ug operasyon.



3. Mga lahi sa istruktura sa mga tangke sa transformer

Radiator - Finned Tank

Gisulud sa mga welded fins o radiator sa tangke nga paril alang sa natural nga pag-ayo sa pag-confection sa hangin.

Sagad nga gigamit sa mga transfators transformer.

Corrugated wall tank

Gigamit ang mga corrugated nga mga panel nga mahimong usa ka pagbag-o sa mga pagbag-o sa volume sa lana tungod sa mga kalainan sa temperatura.

Ang compact nga laraw, maayo kaayo nga pagbugkos, sulundon alang sa gamay sa medium - kadak-an nga mga transformer.

Pinugos nga lana {{0} circulation cooling tank

Naglakip sa gawas nga mga bomba sa lana ug mga cooler alang sa aktibo nga pag-agos sa lana ug gipalambo ang pasundayag sa pagpabugnaw.

Gigamit sa dako o taas nga - mga transformer sa kuryente sa boltahe.

Kahon - I-type o Drum {{1} Type Tank

Yano nga rektanggulo o cylindrical nga istruktura, lig-on ug dali nga paghimo ug pagdala.



✳ Alang sa mas detalyado nga kasayuran bahin sa tanke sa gasolina, palihug tan-awa ang sulud sa mosunod nga link.

https://www.scotch.com/info/in ens {26] eventledph-ens event nga bulok sa sulud sa sulud

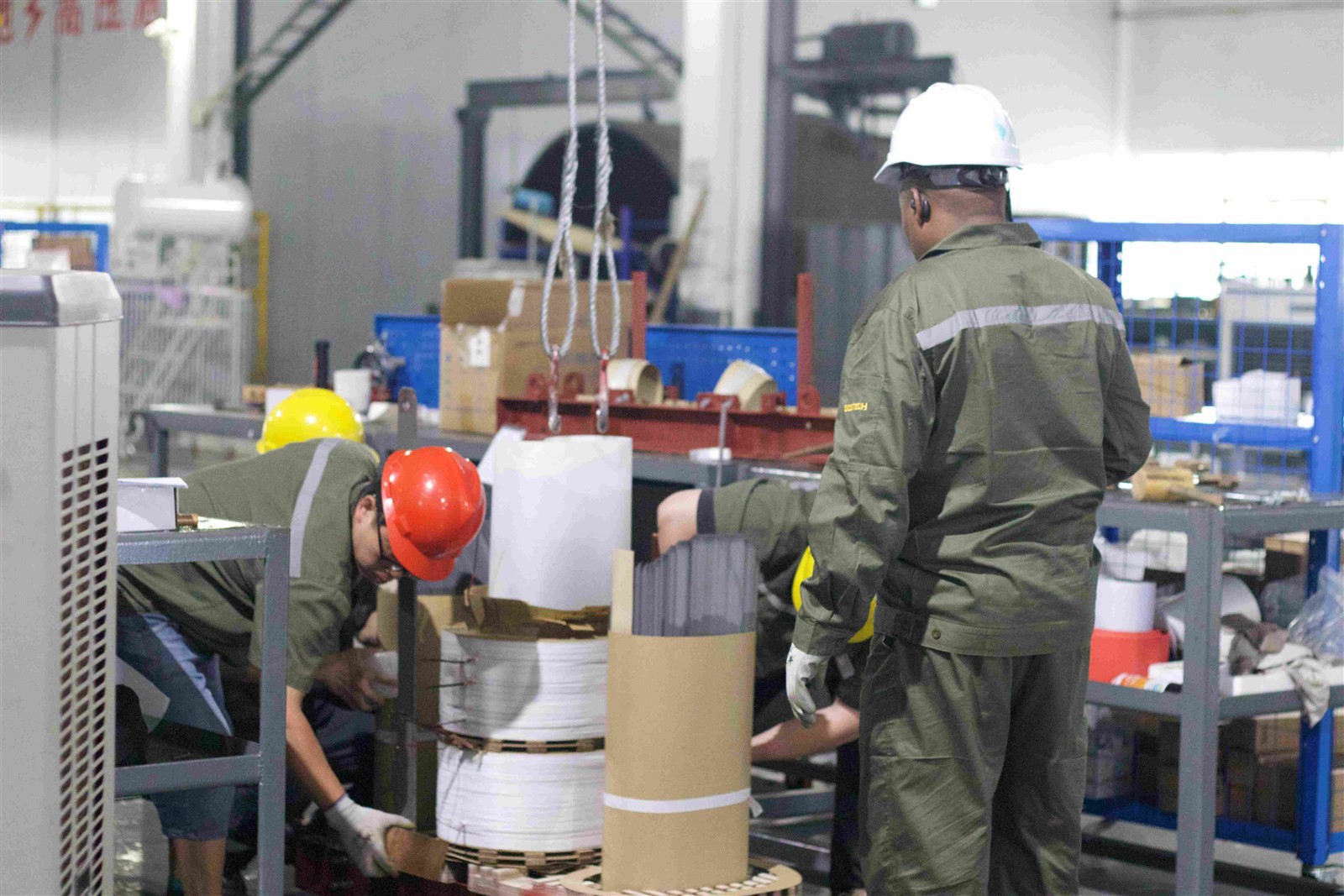

Ⅳ.Amsembly: Pahinungdan nga magkahiusa sa tibuuk nga makina



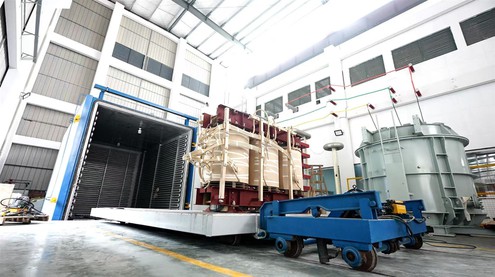

Katapusan nga AssemblyAng kritikal nga yugto diin ang tanan nga mga nag-una nga sangkap sa transformer nga gisagol sa usa ka kompleto, operasyon sa operasyon. Ang sumbanan nga pamaagi naglakip sa:

Ⅴ. Pagsulay sa pabrika: pagtino sa mga sukdanan sa kaluwasan ug kaluwasan



Aron mapamatud-an nga ang Transformer nagtagbo sa laraw sa disenyo, kaluwasan, ug mga sumbanan sa pasundayag sa wala pa ang pagpadala ug pag-commissioning.



Mga Pagsulay sa Rutina

1. Pagsukod sa Winding Direct pagsukol

2. Pagsukod sa ratio sa boltahe ug pagsusi sa pagkabalhin sa hugna

3. Susihon ang ratio sa boltahe ug grupo sa vector

4. Pagsukod sa mga pagkolekta sa boltahe ug pagkulang sa pagkarga

5. Pagsukod sa mubo - circuit impedance

6

7. Mga Pagsulay sa Dielectric

8.ROTIO SA TANAN NGA MGA KONDUTION UG TAPOS POSITIONS

9.tangular pagbalhin

10. Gipadapat nga pagsulay sa boltahe

11. Nahiuyon nga boltahe nga makasugakod sa pagsulay sa pagsukod sa PD (IVPD)

12. Selyo Pagsulay

13.Magnetic balanse nga pagsulay



Pag-type sa mga pagsulay

1. Mga pagsulay sa tipo sa Dielectric

2. Ang temperatura - street test

3. Mga Pagsulay sa- Load Tap -}}}}}}

4. Pagsulay sa Kahayag

5. Pagsulay sa Pag-agas sa Ol Leftage

6.daydamikong pagsulay sa mubo nga pagsulay sa circuit



Espesyal nga mga Pagsulay

1. Espesyal nga mga Pagsulay sa Dielectric

2. Pagtino sa mga Capacities Windings --}-}} {2

3.. Pagtino sa Transient nga Mga Kinaiya sa Pagbalhin sa boltahe

4

5. Pagtino sa lebel sa tunog

6. Pagsukod sa mga Harmonics sa Dili- Load Karon

7. Pagsukod sa Gahum nga Gikuha sa Fan ug Oil Pump Motors

8. Pagsukol sa Pagsupak ug pagsukod sa ratio sa pagsuyup

9. Pagsukod sa mga hinungdan sa pagkabulag ug kapasidad sa bushing

10. Pagsukod sa mga nag-unang hinungdan sa pagkahulog sa lawas ug katakus

11. Kasamtangang Pagsukod sa Transformer

12. Sa - I-load ang mga tigpang-usab sa Tap {{2} Operation test

13. Ang linya sa Terminal AC makaatubang sa boltahe sa boltahe (LTAC)

14. Pagsukod sa Tubag sa Kadaghan

15. Kasaysulasyon sa Auxiliary Wiring (AUXW) 6/4/2025

* Ang bisan kinsa sa espesyal nga pagsulay mahimong mahikay sa espesyal nga kinahanglanon sa kustomer.



✳ Alang sa mas detalyado nga kasayuran bahin sa mga pagsulay sa Transformer, palihug tan-awa ang sulud sa mosunod nga sumpay.

https://www.scotech.com/info/guide ensge
