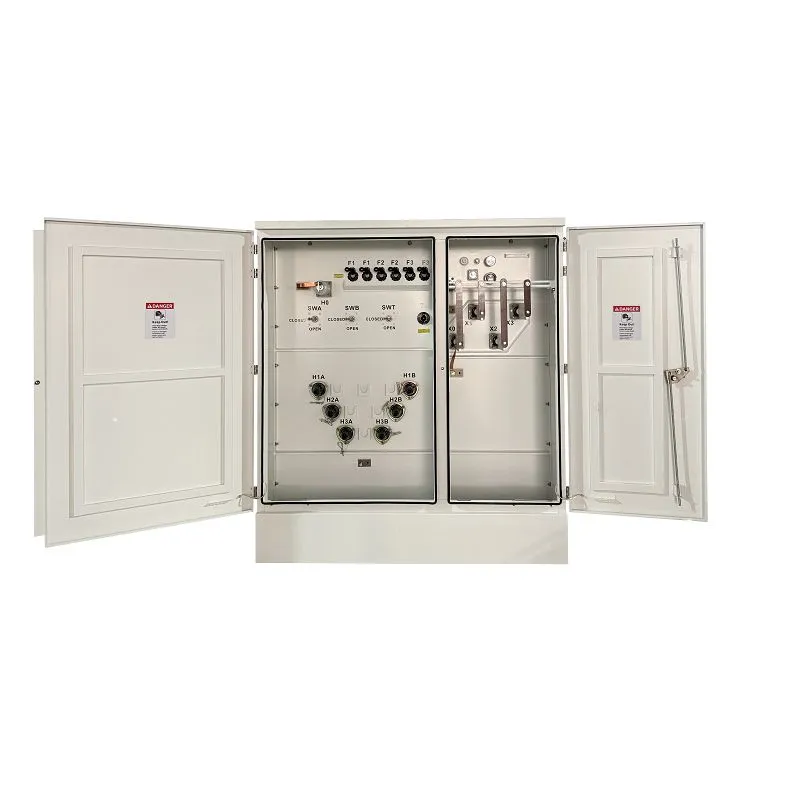

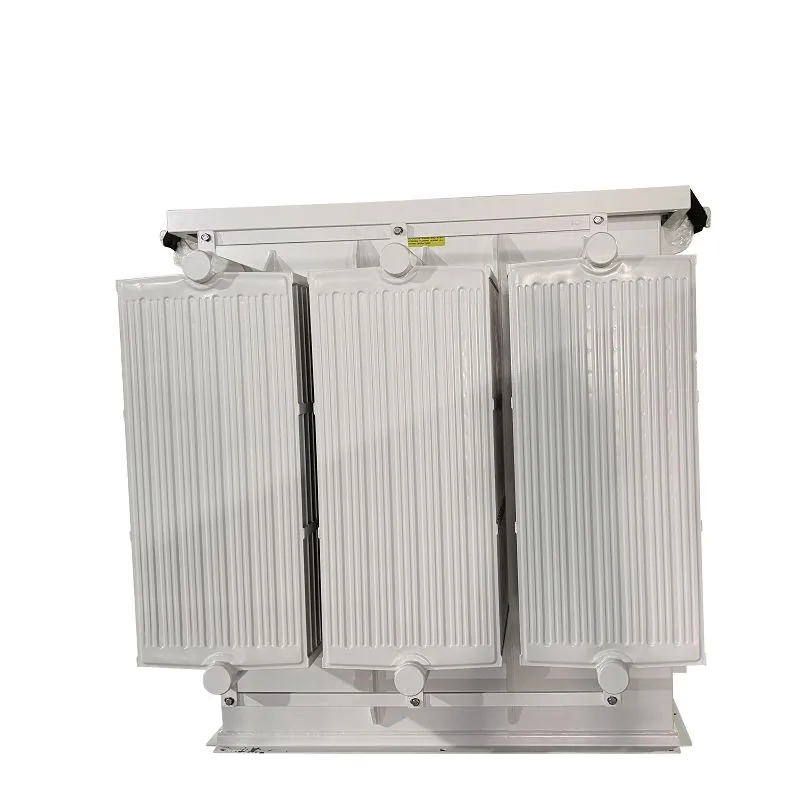

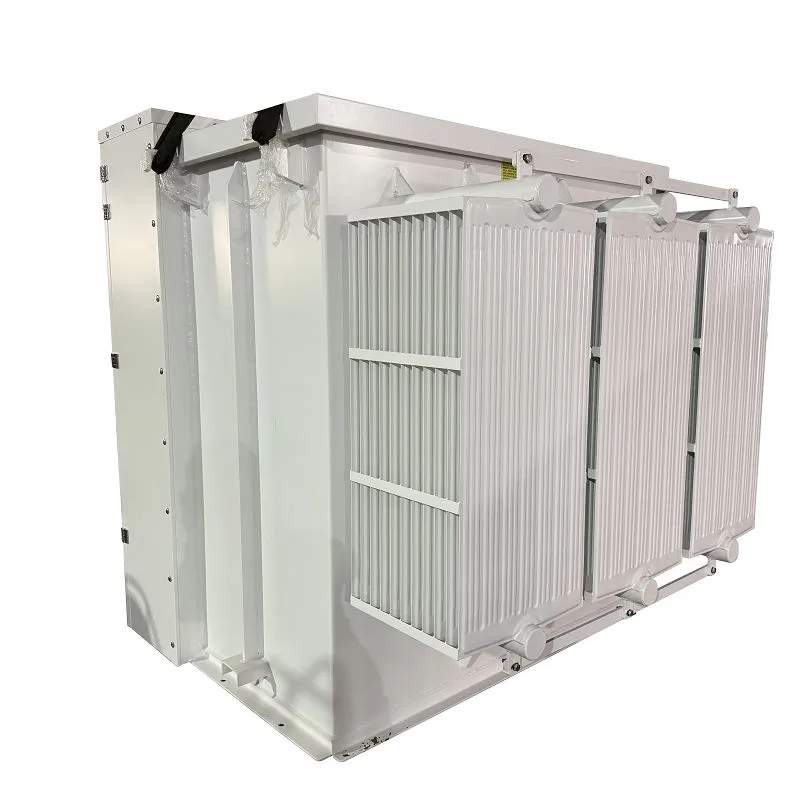

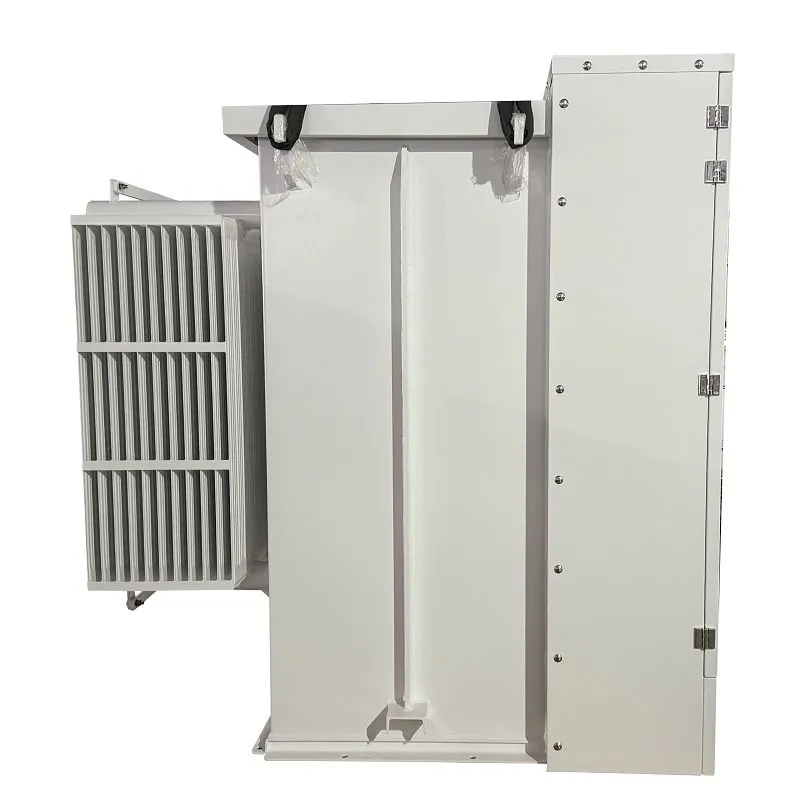

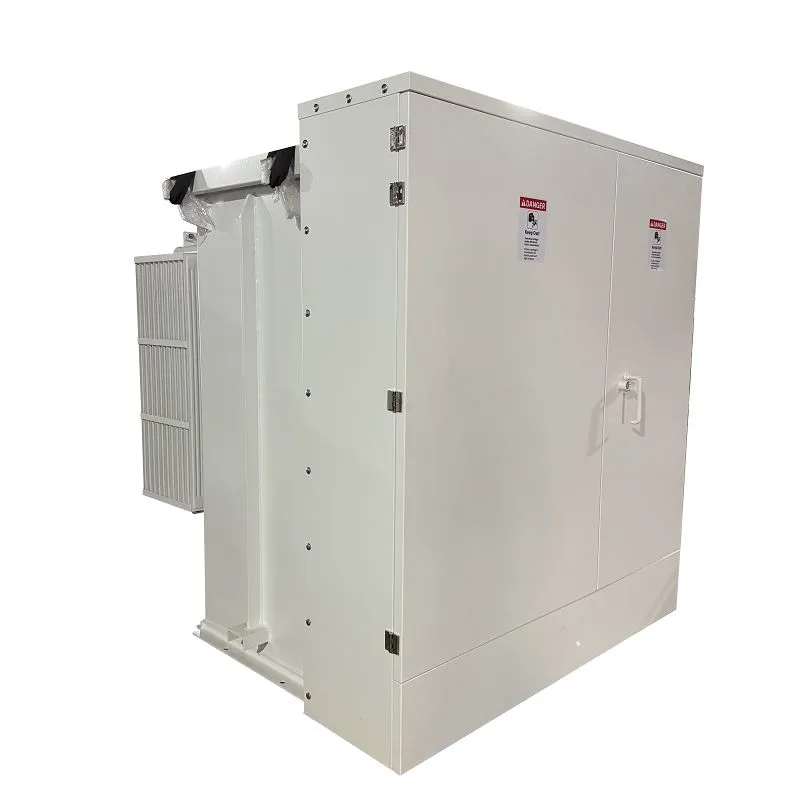

2500 KVA Ground Mount Transformer-12.47/0.6 ​​KV|USA 2025

01 Kinatibuk-an

1.1 Deskripsyon sa Proyekto

Ang 2500 kVA ground mount transformer gipadala ngadto sa USA sa 2025. Ang rated nga gahum sa transformer mao ang 2500 kVA uban sa KNAN makapabugnaw. Ang taas nga boltahe mao ang 12.47GRDY / 7.2 kV nga adunay ± 2 * 2.5% tapping range (NLTC), ang ubos nga boltahe mao ang 0.6Y / 0.346 kV, nagporma sila usa ka grupo sa vector sa YNyn0.

Gisagop sa transformer ang tulo ka-ang tulo ka hugna-nga estraktura sa kinauyokan sa tiil, nga nagsiguro sa lig-on nga magnetic circuit performance, epektibong makapamenos sa pagkawala sa puthaw, ug makapauswag sa kasaligan sa operasyon. Napuno kini sa FR3 oil isip insulation ug cooling medium, usa ka taas nga-kalidad nga environmentally friendly insulation oil nga gipasigarbo ang maayo kaayong thermal stability, fire resistance ug biodegradability, naghatag og komprehensibong proteksyon sa internal nga mga component sa transformer samtang nagsunod sa mga kinahanglanon sa pagpanalipod sa kinaiyahan.

Sa termino sa energy efficiency, ang produkto hugot nga nagsunod sa DOE efficiency standards, pag-optimize sa disenyo sa core ug winding aron mamenosan ang walay-load loss ug load loss, makaamgo sa energy saving ug konsumo nga pagkunhod sa panahon sa long-term operation, ug magdala og igong ekonomikanhong benepisyo ngadto sa mga tiggamit. Aron maseguro ang luwas nga operasyon, ang transformer adunay himan nga isolation screen grounding sleeves, nga espesyal nga gigamit alang sa grounding shield system. Kini nga pag-configure epektibo nga makapugong sa electromagnetic interference, makunhuran ang partial discharge, ug mapanalipdan ang transformer gikan sa potensyal nga peligro sa elektrisidad, pagsiguro sa kaluwasan sa mga ekipo ug sa power grid.

Sa gawas, ang transformer adunay usa ka powder nga adunay sapaw nga puti nga pagkahuman (RAL 9003), nga dili lamang nagtanyag maayo kaayo nga pagsukol sa kaagnasan ug pagsukol sa panahon aron mapahiangay sa lainlaing mga mapintas nga mga palibot sa gawas, apan nagpresentar usab usa ka limpyo ug hapsay nga hitsura, maayo nga pagsagol sa lainlaing mga senaryo sa pag-install. Sa kinatibuk-an, kini nga pad mounted transformer naghiusa sa pagpanalipod sa kalikopan, taas nga kahusayan, kaluwasan ug kalig-on, nga naghimo niini nga usa ka sulundon nga kapilian alang sa mga proyekto sa pag-apod-apod sa kuryente sa kasyudaran ug kabanikanhan.

1.2 Teknikal nga Detalye

2500 kVA ground mount transformer specifications type ug data sheet

1.3 Mga drowing

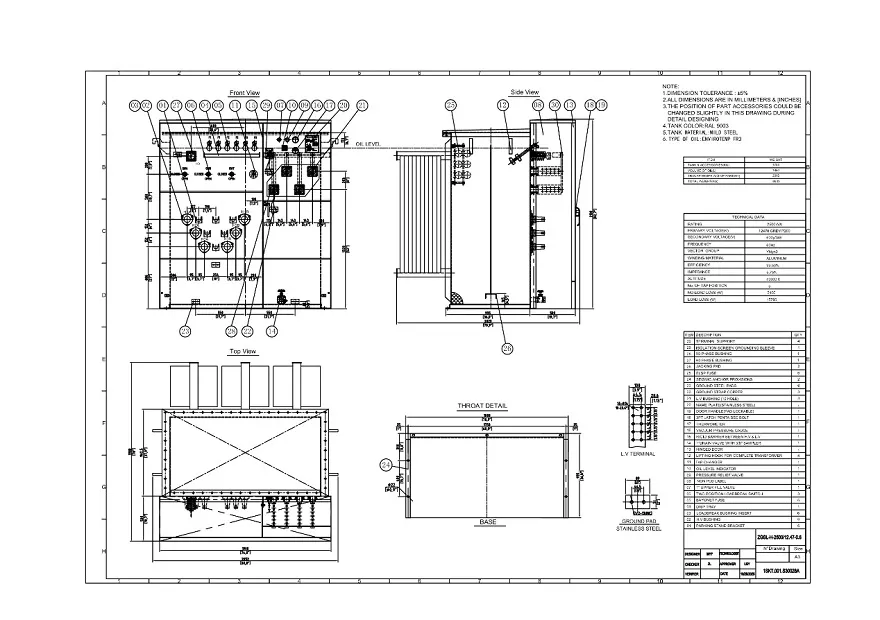

2500 kVA pad mounted transformer diagram drawing ug gidak-on.

02 Paggama

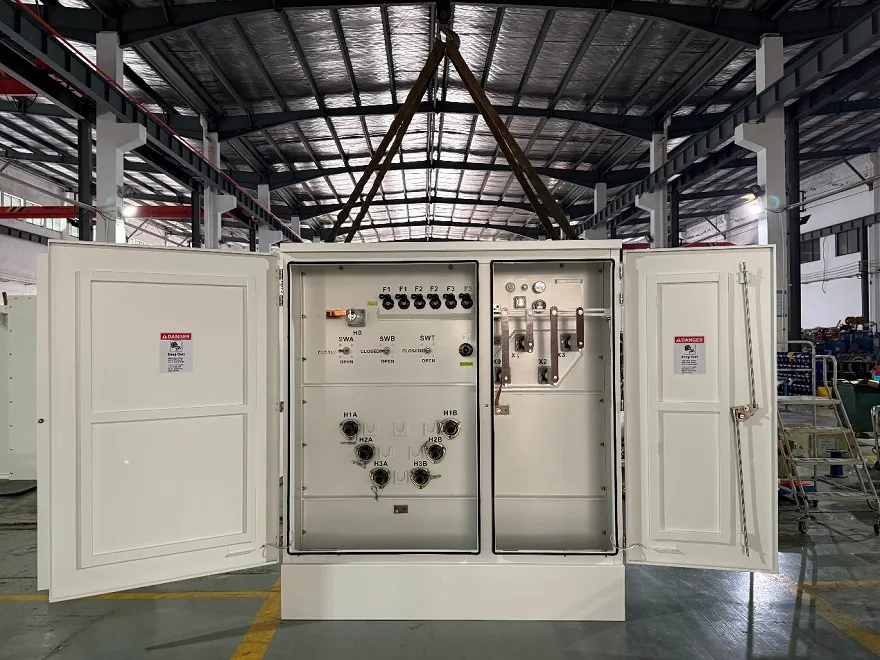

2.1 H0 bushing

Ang H0 bushing sa usa ka ground mount transformer kay bug-os nga-nasagang, submersible-rated nga interface para sa pagsumpay sa ilawom sa yuta nga taas-mga kable sa boltahe (kasagaran 15/25 kV). Ang iyang compact, one{7}}piece elastomeric design naghatag og hingpit nga luwas, dili{8}}exposed nga koneksyon pinaagi sa paghiusa sa usa ka grounded outer conductive shield. Ang mahinungdanong mga bahin kasagaran naglakip sa usa ka test point ug mga probisyon alang sa plug{10}}sa mga aksesorya sama sa fault indicators o arresters, nga naghimo niini nga lig-on,{11}}walay bayad nga component para sa underground distribution system.

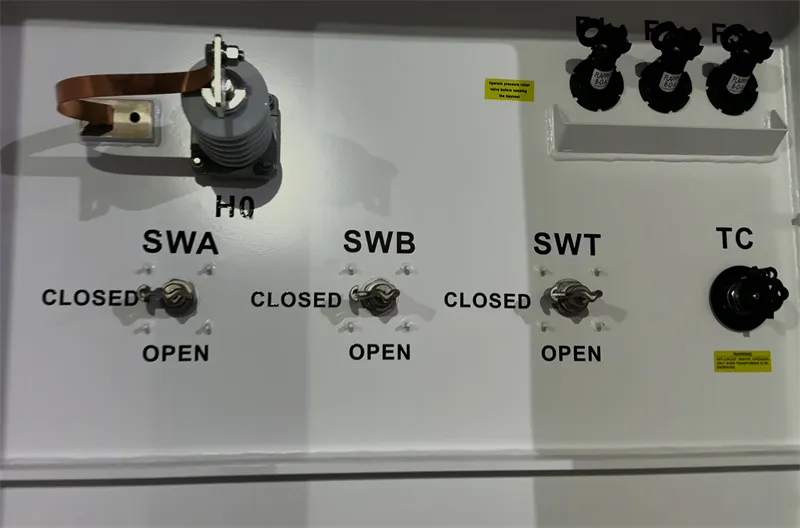

2.2 Duha ka Posisyon nga Loadbreak Switch

Ang duha ka-posisyon nga load break switch sa usa ka ground mount transformer kay usa ka kritikal nga control component para sa underground distribution system, nga adunay duha lang ka operational states: "Sirado" aron ma-energize ang circuit ug "Open" para de-mag-energize niini, nga walay intermediate nga posisyon. Gi-engineer aron luwas nga makahimo ug makaguba sa mga sulog sa karga ubos sa normal nga mga kondisyon sa pag-operate, daghang ingon nga mga switch kanunay nga gi-deploy sa tandem aron mahimo ang flexible nga pagkontrol sa lahi nga mga agianan sa sirkito (pananglitan, A ug B feeder lines), pagsuporta sa kasaligan nga pag-apod-apod sa kuryente gikan sa transformer hangtod sa grid.

2.3 Suporta sa LV Bushing

Ang suporta sa LV bushing para sa pad-mga transformer nga gitaod usa ka kritikal nga protective accessory nga nag-aplay sa pataas nga tensyon sa ubos nga-boltahe nga bushings, nga nagsumpo sa paubos nga gibug-aton sa daghang konektado nga mga kable-labi na kung 8 o daghan pa nga mga kable ang gi-install o gigamit ang mga spade extension. Pinaagi sa paghupay sa strain sa bushing assembly ug sa sealing gasket niini, gipugngan niini ang gasket nga madugmok sa bungbong sa tangke sa transformer, sa ingon malikayan ang pagtagas sa lana sa transformer ug mamentinar ang hermetic seal alang sa taas nga-term nga kasaligan sa operasyon.

2.4 Grounding Shield

Ang grounding shield sa usa ka ground mount transformer usa ka kritikal nga conductive layer, kasagaran konektado sa potensyal sa yuta, nga naglibot sa buhi nga internal nga mga sangkap. Ang panguna nga gimbuhaton niini mao ang pagsiguro sa kaluwasan pinaagi sa paglangkob ug luwas nga pag-ilis sa mga sulud sa sayup sa yuta, pagpugong sa enclosure sa transformer nga mahimong kusog ug mapanalipdan ang mga kawani. Dungan, naghatag kini hinungdanon nga panagang sa electromagnetic, nga nagpamenos sa pagpanghilabot gikan sa gawas nga palibot ug nakunhuran ang tensiyon sa insulasyon sa transformer, sa ingon gipauswag ang kasaligan sa operasyon ug taas nga kinabuhi. Kini nga integral nga bahin nagsuporta sa modernong mga panginahanglanon sa grid alang sa kalig-on ug pagkaangay sa mga sistema sa pag-monitor sa kondisyon sa nag-uswag nga mga network sa kuryente.

2.5 HV Bushing

Ang HV (high-voltage) bushing sa usa ka pad-mounted transformer usa ka kritikal nga insulated connection component, kasagaran anaa sa voltage ratings nga 15KV, 25KV, ug 35KV (eg, LBI200 series) ug nagsunod sa IEEE 386 standards. Nagsilbi kini nga interface tali sa internal nga pangunang windings sa transformer ug external distribution cables, nga adunay sealed, plug{10}}in nga disenyo nga adunay insulation materials sama sa epoxy o glass{11}}reinforced nylon resin aron masiguro ang labaw nga electrical insulation ug mechanical stability. Kining bushing mopugong sa transformer oil leakage ug moisture/dust intrusion samtang mamenosan ang mga risgo sa arc flash atol sa maintenance, pagsuporta sa luwas nga load{13}}break operations ug field{14}}ilisan nga gamit para sa kasaligang outdoor power distribution.

03 Pagsulay

Ang Insulation Resistance Measurement usa ka sukaranang diagnostic test para sa pad-mga transformer, nga gihimo aron masusi ang integridad ug kalidad sa insulation system tali sa windings ug tali sa windings ug ground. Kasagaran nga gihimo gamit ang usa ka megohmmeter (Megger), ang pagsulay magamit sa usa ka taas nga boltahe sa DC aron masukod ang resistensya sa pagkakabukod. Ang usa ka taas, lig-on nga pagbasa nagpaila sa lig-on nga dielectric nga kusog ug himsog, uga nga insulasyon, samtang ang usa ka ubos o pagkunhod nga kantidad sa resistensya mahimong magpahibalo sa mga potensyal nga isyu sama sa pagsulud sa kaumog, kontaminasyon, pagkatigulang sa insulasyon, o pisikal nga kadaot. Kini nga naandan nga pagsulay hinungdanon alang sa matagnaon nga pagpadayon, makatabang sa pagpugong sa mga kapakyasan, pagsiguro sa kaluwasan sa mga kawani, ug pagpalugway sa kinabuhi sa operasyon sa transformer sa sulod sa network sa pag-apod-apod.

04 Site ug Summary

Ang pagpili sa among pad-nagkabit nga mga transformer nagpasabot sa pagpamuhunan dili lang sa mga ekipo nga de-koryente, apan sa taas nga-kaluwasan, talagsaon nga bili, ug dili matarug nga kasaligan alang sa imong power distribution network. Uban sa ilang lig-on nga konstruksyon, advanced grounding ug insulation technologies, ug gitukod-sa kaandam alang sa smart grid integration, ang among mga produkto nagsiguro sa kasaligang performance sa labing lisud nga palibot samtang gi-optimize ang kinatibuk-ang gasto sa pagpanag-iya. Himoa nga ang among napamatud-an nga kahanas sa inhenyero ug pasalig sa kalidad maghimo kanamo nga imong kasaligan nga kauban sa paghimo sa usa ka labi ka luwas, labi ka episyente, ug lig-on nga grid. Kontaka kami karon aron makit-an ang hingpit nga solusyon sa kuryente alang sa imong proyekto.
