4390 KVA Transformer Pad Mount-24/0.69 KV|Jamaica 2025

01 Kinatibuk-an

1.1 Deskripsyon sa Proyekto

4390 kVAtulo ka hugna nga pad mounted transformergipadala ngadto sa Jamaica sa 2025. Ang rated nga gahum saang transformer pad mountmao ang 4390 kVA uban sa ONAN makapabugnaw. Ang taas nga boltahe mao ang 23.9GrdY / 13.8 kV nga adunay ± 2 * 2.5% tapping range (NLTC), ang ubos nga boltahe mao ang 0.69D kV, nagporma sila usa ka grupo sa vector sa YNd1.

Gidisenyo alang sa kasaligan nga pag-apod-apod sa kuryente sa gawas sa mga aplikasyon sa komersyo, industriyal, ug imprastraktura, kining 50Hz tulo ka-ang tulo ka hugna-limb transformer pad mount naghiusa sa mga advanced nga materyales, episyente nga performance sa elektrisidad, ug lig-on nga pagsukol sa kaagnasan-nga gihimo gamit ang 304 stainless steel alang sa durability ug usa ka C5M corrosion resistance class - nagpreserbar sa aesthetic nga integridad ug nagpalambo sa proteksyon sa panahon-samtang nagpakita sa FR3 dielectric fluid alang sa superyor nga fire safety, environmental compatibility, ug thermal stability, uban sa gipahinungod nga grounding shield ug isolation screen grounding sleeve aron sumpuon ang electromagnetic interference, mamenosan ang partial discharge nga mga risgo, ug masiguro ang kasaligan nga insulasyon. Gipanghambog ang taas nga rating sa kahusayan nga 99.2% aron maminusan ang pagkawala sa enerhiya ug usa ka 7.5% nga mubu nga -circuit impedance alang sa epektibo nga limitasyon sa kasamtangan nga sayup, naghatud kini nga labing maayo nga kapasidad sa pag-operate sa mga pagbag-o sa temperatura (4330kVA sa 45℃ug 4075kVA sa 50 degree), naghiusa sa dili maayo nga pag-andar sa kalikopan, ug makanunayon nga pagtagbo sa mga bahin sa kaluwasan mga kondisyon.

1.2 Teknikal nga Detalye

4390 kVA transformer pad mount specifications type ug data sheet

1.3 Mga drowing

4390 kVA transformer pad mount diagram drawing ug gidak-on.

02 Paggama

2.1 Core

Ang lig-on nga tulo ka-limb core nga disenyo nagsiguro sa taas nga-term nga kasaligan ubos sa lisud nga mga kondisyon. Pinaagi sa pagpamenos sa pagkadaot sa pasundayag, kini manalipod sa imong puhunan ug makapamenos pag-ayo sa risgo sa mahal nga downtime, paggarantiya sa usa ka lig-on nga suplay sa kuryente sa umaabot nga mga tuig.



2.2 Paglikoliko

Gitukod gamit ang 100% nga tumbaga - HV foil para sa lig-on nga kalig-on, LV wire para sa labing maayo nga conductivity. Kini nga konstruksyon makasugakod sa thermal stress ug mga kondisyon sa kasaypanan, nga makapamenos sa mga risgo sa kapakyasan ug mapanalipdan ang imong puhunan gikan sa mahal nga downtime.



2.3 Tank

Gitukod gamit ang 304 nga stainless steel ug C5M anti-corrosion grade, ang among tangke kay sa naandan nga carbon steel units. Ang pagmentinar-libre nga puti nga paghuman naggarantiya sa 30+ ka tuig nga kasaligang serbisyo, pagpanalipod sa imong puhunan diin ang uban mapakyas.

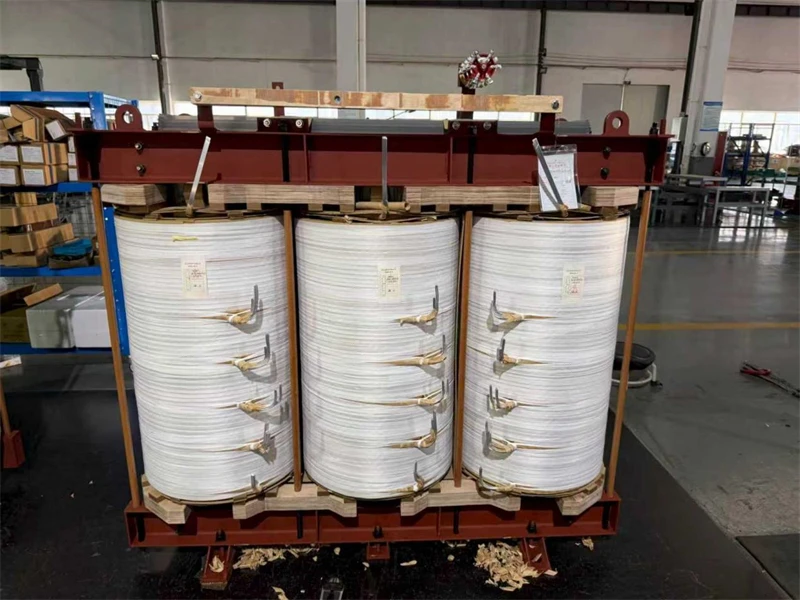

2.4 Katapusan nga Asembliya

Tukma nga gi-assemble ug hugot nga gisulayan, ang matag transformer naghiusa sa napamatud-an nga mga sangkap ngadto sa usa ka andam-sa-pag-deploy nga yunit. Kini nagsiguro sa diha-diha, kasamok-libre nga operasyon gikan sa unang adlaw, pagwagtang sa mga risgo sa pag-commissioning ug paghatag ug taas nga-kasaligan nga kasaligan.





03 Pagsulay

Gidisenyo aron matubag ang imong panginahanglan sa kasaligan ug gasto-kaepektibo, ang among tulo ka-phase pad mounted transformer moagi ug higpit nga pagsulay nga labaw pa sa batakang mga kinahanglanon. Ang pagsunod sa internasyonal nga mga sumbanan sa IEC, ang panguna nga mga pagsulay naglakip sa 150Hz induced voltage withstand (40s), tukma nga pagsukat sa pagsukol sa insulasyon, ug usa ka estrikto nga pagsulay sa pagtulo (walay pagtulo / depormasyon). Ang kritikal nga datos sama sa boltahe ratio deviation (-0.03%~-0.01%, maayo sulod sa ±0.5%), ultra-ubos nga walay-load nga kasamtangan (0.22%), ug stable nga short-circuit impedance (7.12%) nagpamatuod sa iyang labaw nga performance. Among gisiguro nga ang among produkto dili lang makatuman apan milapas sa imong gipaabot alang sa kalig-on sa operasyon, kaluwasan, ug taas nga bili.

04 Pagputos ug Pagpadala

4.1 Pagputos

Ang among pasalig sa kalidad moabot sa paghatud. Ang propesyonal nga kahoy nga crate packaging dili lamang nanalipod sa imong kritikal nga asset gikan sa kalisud sa logistik apan nagpakita usab sa among bug-os nga pagtagad sa detalye. Gigarantiyahan niini ang usa ka walay ikasaway nga produkto nga itugyan kanimo, nga nagsiguro sa usa ka hapsay ug episyente nga pagsugod sa proyekto.



4.2 Pagpadala

Ang luwas nga DDU delivery sa imong transformer sa Norman Manley International Airport mao ang among pasalig. Gigarantiya namo ang integridad niini gamit ang lig-on, custom{1}}built nga kahoy nga crating ug higpit nga pagsunod sa internasyonal nga mga regulasyon sa transportasyon alang sa taas nga-bilil nga kagamitan sa kuryente. Ang among napamatud-an nga kahanas sa pagdumala sa komplikadong logistik ngadto sa mga destinasyon sama sa KIN, lakip na ang wala pa-mga pormalidad sa customs, nagwagtang sa imong mga walay kasigurohan sa operasyon ug nag-amping sa imong timeline sa proyekto, nagsiguro sa usa ka risgo-libre nga pagtugyan sa gikasabutan nga punto.





05 Site ug Summary

Samtang nagplano ka alang sa kritikal nga imprastraktura nga nagpalihok sa imong komunidad o negosyo, ang desisyon molapas pa sa usa ka yano nga pagpalit. Kini usa ka pamuhunan sa mga dekada nga kasaligan nga pasundayag. Pinaagi sa pagpili sa among transformer pad mount, dili ka lang makakuha usa ka superyor nga produkto nga adunay napamatud-an nga kahusayan ug taas nga kinabuhi sa disenyo; nakakuha ka usa ka dedikado nga kauban.Ang among global nga tunob sa paggama ug lokal nga suporta sa teknikalsiguroha nga anaa kami uban kanimo gikan sa seamless nga pag-instalar hangtud sa tibuok lifecycle, nga mamenosan ang imong kinatibuk-ang gasto sa pagpanag-iya. Himoa ang luwas, taas nga{1}}pagpili. Pakigtambayayong kanamo sa pagtukod og mas lig-on ug episyente nga umaabot nga enerhiya.
