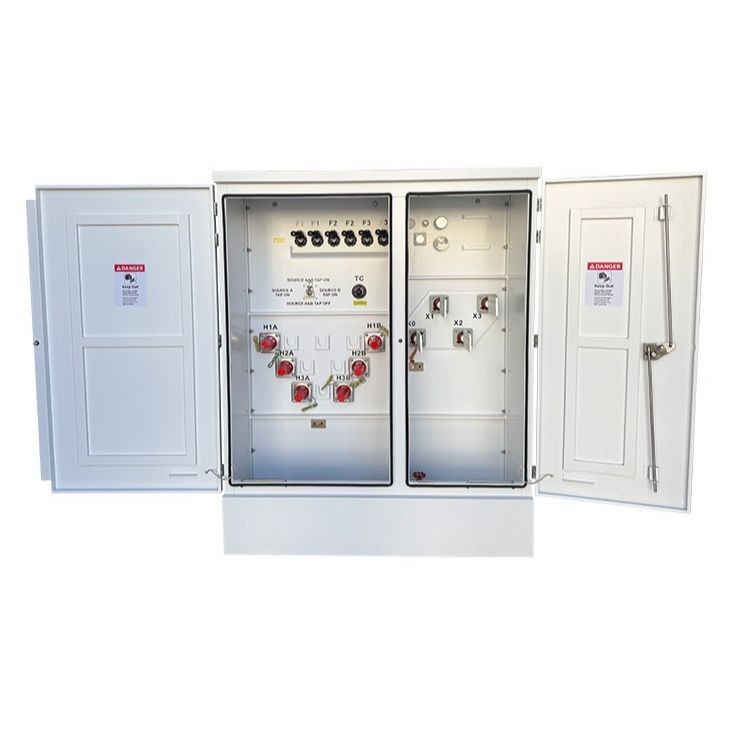

Kini nga proyekto naglakip sa usa ka1500 kVA medium nga boltahe nga pad nga gitaod nga transformergihatod sa merkado sa US niadtong 2025, gihimo para sa medium-mga sistema sa pag-apod-apod sa boltahe nga nagserbisyo sa komersyal ug gaan nga mga kostumer sa industriya. Gikan sa sinugdanan, kini giisip nga usa ka sumbanan, utility-nag-atubang nga solusyon, diin ang mga butang sama sa kaluwasan, episyente, ug taas nga-kasaligan dili mga add-on - kay sila gipaabot lang.

Gikan sa baroganan sa pag-instalar, ang transformer nagsagop sa usa ka pad-naka-mount, gawas nga configuration nga adunay patay nga-atubangan nga disenyo. Kana naghimo niini nga haum kaayo alang sa publiko o semi{3}}pampubliko nga mga lugar, diin ang kontrolado nga agianan ug kaluwasan sa mga kawani gikinahanglan. Ang loop-paghan-ay sa feed nagdugang sa pagka-flexible sa distribution network, nagtugot sa naandan nga pagmentinar o umaabot nga pagpalapad nga wala na kinahanglana ang pag-undang sa serbisyo - usa ka butang nga ang mga utilities ug site operators kasagarang magpabili sa adlaw-adlaw-sa-adlaw nga operasyon.

Ang mga kahimtang sa kalikopan bahin usab sa orihinal nga mga gihunahuna sa disenyo. Ang yunit gituyo nga moandar nga kasaligan ubos sa tipikal nga North American nga mga kondisyon sa gawas, uban ang pagtagad nga naka-focus sa thermal nga kinaiya, insulasyon nga kinabuhi, ug kinatibuk-ang kalig-on sa sistema, imbes sa mugbo-term performance metrics lamang.

1.2 Mga Tumong sa Disenyo

Gikan sa sinugdanan, ang gipunting mao ang kasaligan, padayon nga operasyon nga adunay klaro nga margin sa kaluwasan. Angmedium nga boltahe nga pad nga gitaod nga transformergituyo nga modagan adlaw-adlaw, adlaw-adlaw, kasagaran duol sa iyang gi-rate nga load, samtang nagpabilin nga ang thermal ug electrical nga kinaiya matag-an sa paglabay sa panahon. Sa laktud, kini gidisenyo alang sa tinuod nga mga kondisyon sa serbisyo, dili panagsa o ​​ideal nga paggamit.

Ang pagtagbo sa DOE 2016 nga mga kinahanglanon sa kahusayan usa pa ka hinungdanon nga target. Parehong walay-load ug pagkawala sa load gikontrol pag-ayo - dili lang sa pagpasa sa mga tseke sa pagsunod, apan aron makunhuran ang pag-usik sa enerhiya sulod sa mga tuig nga operasyon. Katong gagmay nga mga nakuha sa episyente madugang sa taas nga-term nga serbisyo sa utility.

Ang kaluwasan sa sunog ug epekto sa kalikopan gitukod usab sa disenyo. Ang paggamit sa FR3 nga natural nga ester fluid nagpauswag sa pasundayag sa kalayo ug nagsuporta sa mas luwas nga pag-instalar duol sa mga bilding ug mga lugar nga gipuy-an.

Gihiusa, kini nga mga katuyoan naghubit sa pamaagi: konserbatibo kung diin kini hinungdanon, na-optimize kung diin kini hinungdanon, ug kanunay nga gibase sa kung giunsa gigamit ang transformer sa uma.

1.3 Teknikal nga Detalye

1500kVA medium nga boltahe nga pad nga gitaod sa espesipikasyon sa transformer ug data sheet

1.4 Mga drowing

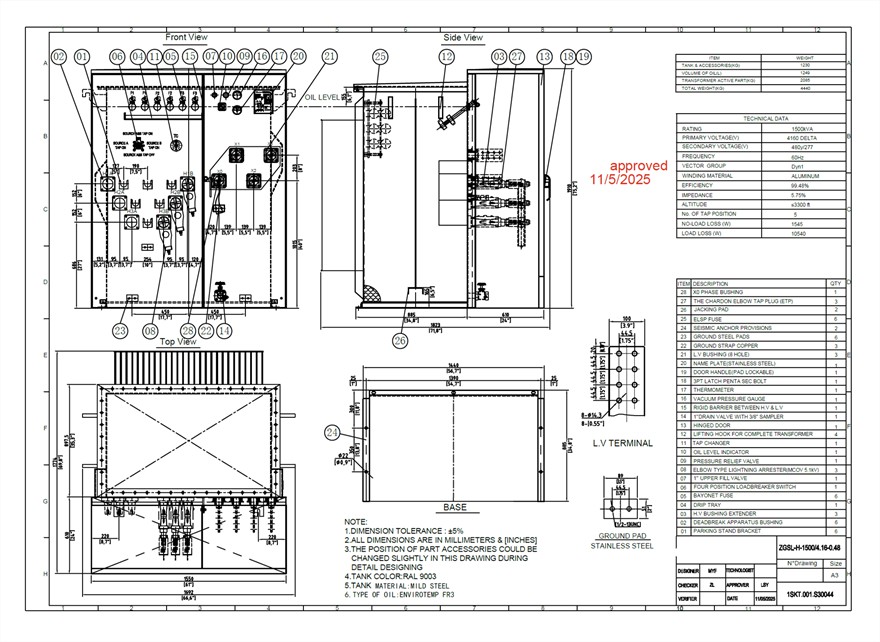

1500kVA medium nga boltahe pad nga gitaod sa transformer drawing

02 Disenyo, Kaluwasan, ug Paghiusa sa Sistema

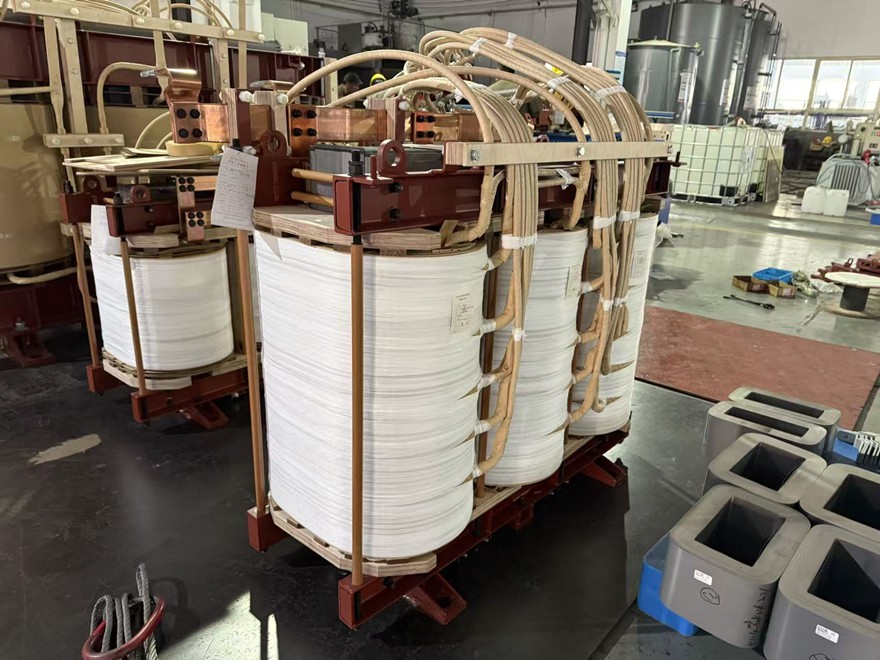

2.1 Kinauyokan nga Disenyo ug Materyal

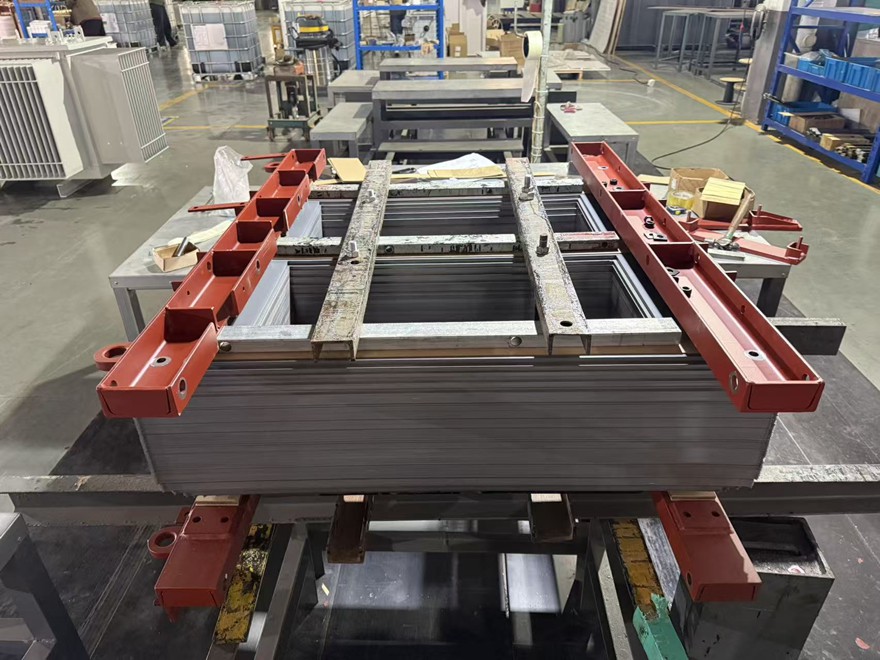

Ang medium voltage pad mounted transformer nagsagop ug tulo ka-phase, three{1}}legged core, gipili alang sa iyang stable magnetic performance ug praktikal nga pagkahimo niini nga rating. Taas nga-grado, ubos-loss silicon steel gigamit, uban sa lamination stacking optimized aron mamenosan ang walay-load losses ug mamentinar ang maayo nga-kontroladong flux distribution.

Imbis nga iduso ang densidad sa flux sa ngilit, ang disenyo nagbilin ug lugar alang sa kalig-on. Makatabang kini nga makunhuran ang pagkawala sa paghinam, limitahan ang pagkurog, ug mapadayon ang kasaba sa makatarunganon nga lebel. Sa adlaw-adlaw nga operasyon, nagpasabot kana nga mas hapsay nga performance ug mas maayo nga episyente.

Ang core clamping ug mekanikal nga asembliya gitratar sa patas nga pag-atiman, mao nga ang istruktura magpabilin nga lig-on pinaagi sa transportasyon, pag-instalar, ug taas nga-pagserbisyo.



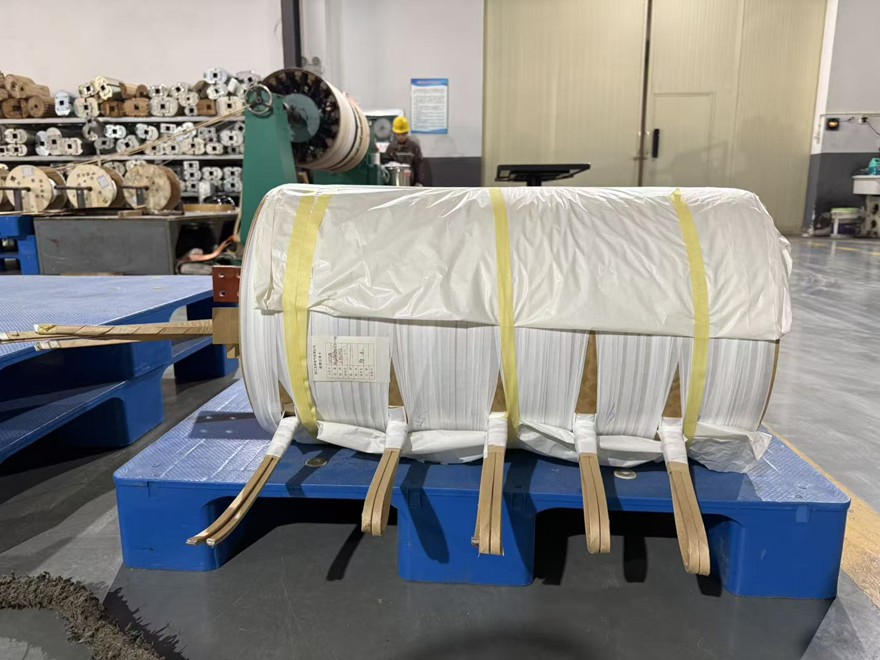

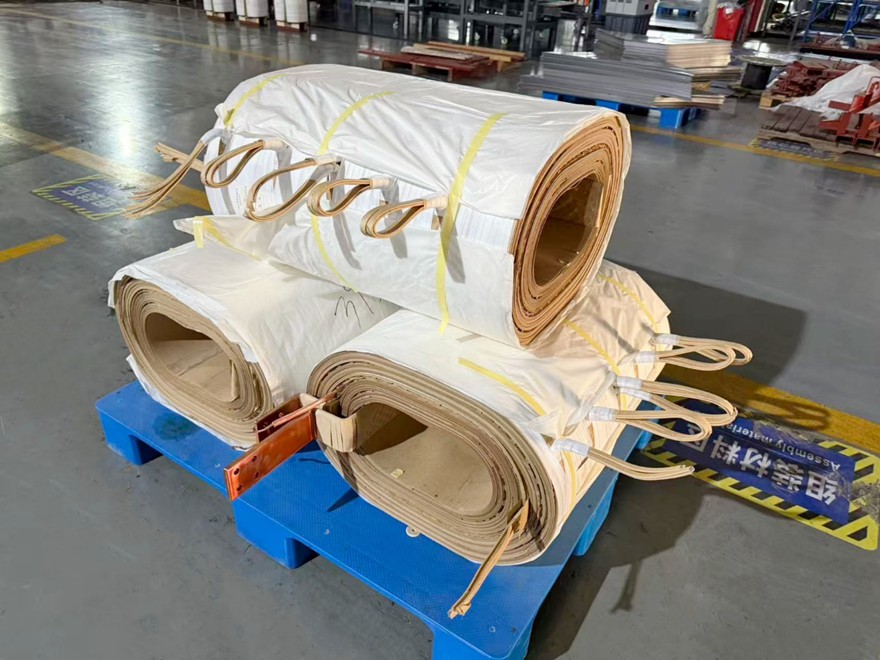

2.2 Winding Configuration ug Design

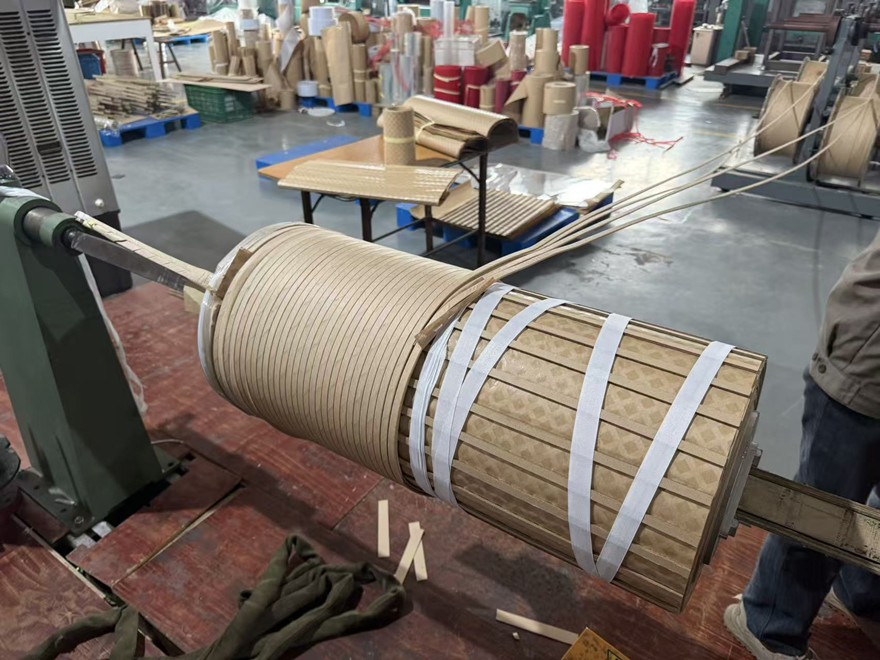

Ang winding arrangement nagsunod sa usa ka Dyn1 vector group, nga nahiuyon sa komon nga praktis sa pag-apod-apod sa North America ug nahiuyon sa kasagarang downstream load. Ang winding layout gidisenyo aron mabalanse ang electrical stress ug suportahan ang episyente nga heat transfer ngadto sa insulating fluid.

Ang mga konduktor sa aluminyo gigamit ingon usa ka praktikal nga kapilian, pagbalanse sa pasundayag, pamatasan sa init, ug gasto. Ang kasamtangan nga densidad ug winding geometry gipili nga konserbatibo, ilabi na alang sa padayon nga -duty nga operasyon.

Ang kalig-on sa mekanikal usa usab ka prayoridad. Ang mga windings gidesinyo aron makasugakod sa mugbo-mga pwersa sa sirkito ug pagdumala sa mga kapit-os, makatabang sa pagpreserbar sa integridad sa insulasyon ug taas nga-kasaligan sa serbisyo.



2.3 Insulation System ug Thermal Performance

Ang sistema sa insulasyon naghiusa sa FR3 natural nga ester nga lana sa usa ka naandan nga solidong istruktura sa insulasyon, nga nagporma usa ka lig-on ug maayo nga-napamatud-an nga composite dielectric system. Ang FR3 oil naghatag ug mas taas nga fire point ug mas maayo nga moisture tolerance kon itandi sa mineral oil, nga ilabinang may kalabotan sa gawas, pad-mounted installations.

Ang thermal performance gi-evaluate isip kabahin sa insulation design kaysa usa ka bulag nga konsiderasyon. Ang mga limitasyon sa pagtaas sa temperatura gikontrol aron suportahan ang mga kinaiya sa pagkatigulang sa insulasyon ug aron mapalawig ang gipaabot nga kinabuhi sa serbisyo ubos sa padayon nga operasyon.

Pinaagi sa pagmintinar sa stable nga oil ug winding nga temperatura, ang insulation system nakatampo dili lang sa electrical reliability, kundili sa matag-an nga long-performance uban ang pagkunhod sa maintenance concerns.

2.4 Sistema sa Pagpabugnaw ug Pagwagtang sa Kainit

Ang transformer naggamit sa usa ka KNAN cooling arrangement, nagsalig sa natural nga agos sa lana ug natural nga pagpabugnaw sa hangin. Pinaagi sa paglikay sa mga bentilador o mga bomba, ang sistema nagpabilin nga yano samtang naghatag gihapon og igong kapasidad sa kainit alang sa gi-rate nga output ug kasagaran nga kondisyon sa pagkarga. Ang kainit gikan sa kinauyokan ug mga windings mobalhin ngadto sa insulating oil ug ipagawas sa ibabaw sa tangke. Ang gamay nga aktibo nga sangkap nagpasabut nga labi ka kasaligan, wala’y panginahanglan sa gahum sa auxiliary, ug ubos nga pagmentinar sa paglabay sa panahon. Para sa makanunayon o kasarangang lain-laing mga karga, kining makapabugnaw nga paagi napamatud-an, matag-an, ug haum kaayo sa taas nga-mga serbisyo sa utility.

2.5 Proteksyon, Safety Features, ug Accessories

Ang proteksiyon ug kaluwasan giisip nga kinauyokan nga mga elemento sa disenyo niining medium voltage pad mounted transformer, dili opsyonal nga mga add-on. Nasangkapan ang unit og mga lightning arrester aron mapanalipdan batok sa mga panghitabo sa pagdagsang ug mga kondisyon sa overvoltage nga sagad makita sa medium-mga sistema sa pag-apud-apod sa boltahe, labi na sa mga instalasyon sa gawas. Sa taas nga-boltahe nga bahin, 600 A integrated bushings ang gigamit, nga naghatag og usa ka compact ug luwas nga interface nga mohaom og maayo sa standard utility cable system. Ang ubos nga-boltahe nga kilid adunay walo ka-hole spade-type bushings, nga nagtugot alang sa lig-on, standardized nga mga pagtapos ug pagpayano sa pag-instalar sa field. Ang pagka-flexible sa pagpadagan nagagikan sa upat ka{11}}posisyon nga load switch, nga nagtugot sa luwas nga pagbalhin sa loop{12}}mga feed network ug yano nga pag-adjust sa boltahe atol sa pag-commissioning o normal nga operasyon. Sa praktis, kini nga mga feature nagpauswag sa kaluwasan sa mga personahe, nagpasayon ​​sa pag-instalar, ug nagtabang sa transformer nga hapsay nga makig-coordinate sa upstream ug downstream nga proteksyon - sa pagbuhat sa iyang trabaho isip kasaligan nga bahin sa distribution system.
