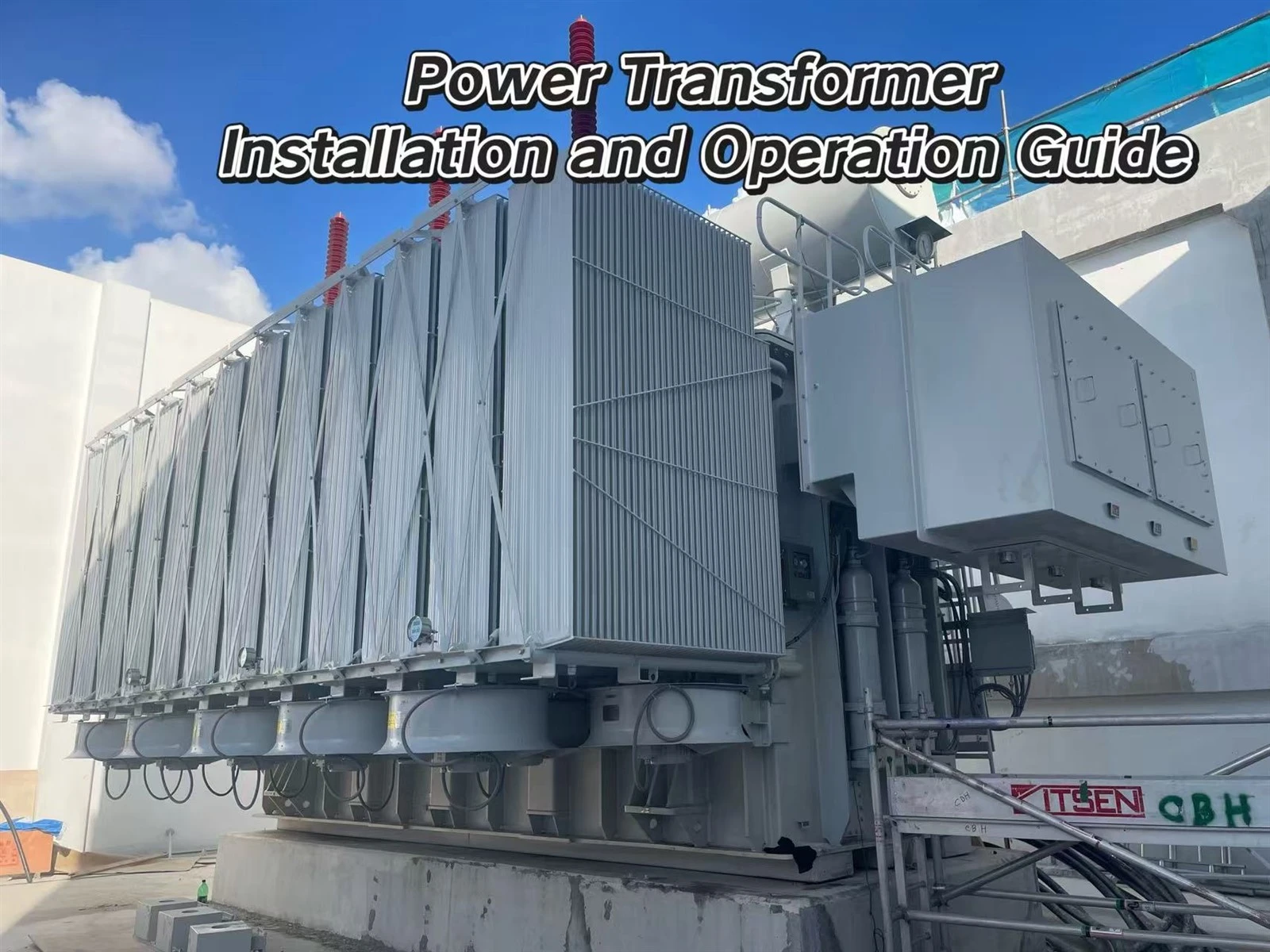

Giya sa Pag-instalar ug Operasyon sa Power Transformer









Kini nga giya nagsilbi nga usa ka komprehensibo nga teknikal nga dokumento alang sa transportasyon, pag-instalar, pagdawat, ug inisyal nga operasyon sa mga oil-immersed power transformer. Gisakup niini ang tibuuk nga siklo sa kinabuhi gikan sa paghatud sa pabrika hangtod sa malampuson nga pag-commissioning, gilakip ang parehas nga -mga piho nga kinahanglanon sa tiggama ug magamit nga mga sumbanan sa industriya. Kini nga dokumento gituyo alang sa mga kontraktor sa pag-install, mga inhenyero sa komisyon, ug mga operator sa substation nga nalambigit sa mga proyekto sa power transformer.

Magamit nga mga Sumbanan:

• GB 50148-2010: Code for Construction and Acceptance of Power Transformers, Oil-immersed Reactors, ug Instrument Transformers
• GB 50150-2016: Sumbanan alang sa Hand-over nga Pagsulay sa Electrical Equipment
• DL/T 572-95: Power Transformer Operation Code
• GB 26860-2011: Safety Code para sa Electric Power Industry-Bahin sa Power Plants ug Substations
• GB/T 6451-2015: Mga Teknikal nga Parameter ug Mga Kinahanglanon alang sa Oil-immersed Power Transformer

Para sa mga transformer nga 110kV pataas, ang mga rekord sa pagsulay sa pabrika sa pabrika, mga instruksyon sa operasyon, ug uban pang teknikal nga mga dokumento kinahanglang susihon ug ipabilin isip kabahin sa archive sa proyekto.











2.1 Mga Kinahanglanon sa Pagtaas

Kung gibayaw ang punoan nga lawas, ang tanan nga pag-alsa sa mga lug sa tangke kinahanglan nga dungan nga iisa. Ang anggulo tali sa matag lifting rope ug sa perpendicular kinahanglan muubos o katumbas sa 30 degree. Ang sentro sa grabidad sa produkto kinahanglan nga mag-align sa sentro sa pagkarga sa salakyanan aron masiguro ang kalig-on sa panahon sa pagbiyahe.

2.2 Kondisyon sa Dalan sa Transportasyon

Ang partido sa konstruksyon kinahanglan magpamatuod nga ang ruta gikan sa publiko nga dalan hangtod sa lugar nga pag-install angay alang sa transportasyon sa transformer. Ang mosunod nga mga kondisyon kinahanglan matuman:

• Tul-id nga gilapdon sa dalan: Labaw sa o katumbas sa 3.5m
• Kurbadong gilapdon sa dalan: Labaw sa o katumbas sa 18m
• Overhead line clearance: Labaw sa o katumbas sa 4.6m
• Ang gradient sa dalan: Ubos o katumbas sa 15 degree
• Ang nawong sa dalan kinahanglang patag nga walay tul-id nga mga bakilid
• Ang dalan kinahanglan nga makahimo sa pagdala sa kinatibuk-ang gibug-aton sa transportasyon.

2.3 Mga Limitasyon sa Inklinasyon ug Katulin

Sa panahon sa transportasyon sa dalan o manwal nga pagdumala, ang hilig nga anggulo sa bertikal nga axis ubos sa o katumbas sa 15 degree, ug ang pinahigda nga axis ubos o katumbas sa 10 degree. Ang katulin sa pagdumala sa mano-mano Mas gamay o katumbas sa 5m/min, ug katulin sa pagbira sa riles Mas gamay o katumbas sa 5m/min. Ang mga gamit sa pagpreno kinahanglan nga tangtangon sa dili pa ibira ang transformer sa mga riles, nga adunay igo nga lubricated nga mga ligid.

2.4 Nitrogen-Napuno vs. Langis-Napuno nga Transport

Napuno sa nitrogen{0}}transportasyon:Nitrogen dew-puntos < -40℃, nitrogen purity Labaw sa o katumbas sa 99.9%, sulod nga tangke pressure Labaw sa o katumbas sa 30kPa. Atol sa pagbalhin, ang presyur sa tangke kinahanglan magpabilin nga positibo ug kontrolahon labaw sa 10kPa sa normal nga temperatura; Ang pagpuno sa kwalipikado nga gas gikinahanglan kung ang presyur moubos.

Transportasyon nga puno sa lana{0}}:Pun-a ang kuwalipikado nga lana sa parehas nga brand sama sa gipiho sa outline nga drowing, ipadayon ang linya sa lana nga gibana-bana nga 100mm sa ilawom sa tangke. Ang tanan nga mga balbula kinahanglan nga ma-sealed sa buta nga mga palid; Ang pagtagas sa lana hugot nga gidili.

2.5 Mga Kinahanglanon sa Recorder sa Epekto

Para sa mga transformer nga adunay mga impact recorder, ang acceleration g value irekord: ang kinadak-ang bertikal nga bili dili molapas sa 4g, ug ang ubang mga direksyon dili molapas sa 3g. Ang papel sa pagrekord kinahanglang tipigan sa mga archive sa tiggamit human mapirmahan ug mapamatud-an sa duha ka partido.













3.1 Pagpangandam sa Lugar

Sa dili pa makaabot ang transport vehicle sa positioning platform, ang kapasidad sa pagdala sa yuta kinahanglan nga masusi. Ang mga may kalabutan nga mga lakang kinahanglan gamiton aron malikayan ang sobra nga pagkiling sa panahon sa pagdiskarga.

3.2 Pag-alsa para sa Pagdiskarga

Ang pag-alsa nga pisi kinahanglan nga ihigot sa gitudlo nga mga lugs sa pag-alsa alang sa tibuok lawas; Ang paghigot sa mga tangke sa tangke hugot nga gidili. Kung ang anggulo sa pagbayaw molapas sa 30 degree, kinahanglan nga gamiton ang usa ka lifting beam aron masiguro ang kaluwasan. Kung magdiskarga pinaagi sa manwal nga pagdumala, gamita ang mga plato sa jack sa tangke, pagsiguro nga ang matag ilawom sa jack makadawat parehas nga gahum, dayon ipataas ang dungan.

3.3 Pagposisyon

Ang pinahigda nga katulin sa paglihok sa nag-unang lawas kinahanglan nga higpit nga kontrolon, nga ang matag droop nga gitas-on ubos sa o katumbas sa 30mm. Adunay usa ka 1.5% gradient nga kinahanglanon alang sa ibabaw nga nagkonektar nga tubo sa transformer; walay shimming nga gikinahanglan sa conservator nga bahin sa diha nga positioning.

Para sa mga transformer nga nasangkapan sa ligid-, pamatud-i nga ang mga buho sa tornilyo motakdo sa mga buho sa mga pirmi nga plato ubos sa tangke. Susiha ang gilay-on sa ligid batok sa gilay-on sa riles sa dili pa i-install, dayon kompletoha ang braking device.













4.1 Panguna nga Lawas ug mga Accessory Inspection

Sa pag-abot, ang kompanya sa pag-install ug tiggamit kinahanglan nga susihon dayon ang panguna nga lawas ug mga aksesorya alang sa:

• Pagtino sa espesipikasyon:Susiha ang mga detalye sa nameplate, tipo, ug gidaghanon batok sa mga kinahanglanon sa pagpalit.
• Pisikal nga kahimtang:Susiha ang kadaot, deformation, cracking, o displacement tali sa trak ug transformer.
• Gidaghanon sa accessory:I-verify ang mga pakete ug mga aksesorya batok sa lista sa pagbalhin ug lista sa pagputos, lakip ang mga thermometer, bushing, ug uban pang mga sangkap.
• Mga piyesa:Susiha ang mga spare parts ug accessory equipment batok sa mga kinahanglanon sa kontrata.

Ang bisan unsang kadaot o abnormalidad kinahanglang irekord sa detalye sa-mga litrato sa dapit. Paghatag og mga hulagway, mga lista sa depekto, ug mga kopya sa pagrekord sa tiggama ug kompanya sa transportasyon dayon alang sa pagtuki sa hinungdan ug tukma sa panahon nga resolusyon.

4.2 Pagdawat sa Insulasyon sa Langis

Biswal nga inspeksyon sa insulasyon nga lana sa pag-abot aron masusi ang pagsagol sa langyaw nga materyal. Ang mga resulta sa pagsulay kinahanglan nga makab-ot:

• Pagkaguba sa boltahe: Labaw sa o katumbas sa 40kV/2.5mm
• Ang sulod sa tubig: Ubos o katumbas sa 20ppm

Ang lainlaing mga tatak sa lana sa transformer kinahanglan tipigan ug tipigan nga gilain.















5.1 Nitrogen-Napuno nga Pagtipig sa Produkto

Para sa nitroheno-mga produkto, susiha dayon nga ang nitrogen pressure nakab-ot sa gikinahanglan ( Labaw sa o katumbas sa 10kPa sa normal nga temperatura). Kung gitipigan lapas sa 15 ka adlaw, gikinahanglan ang pagpuno sa lana. Ang nahabilin nga lana sa base sa tangke kinahanglan nga makaabut sa breakdown boltahe Labaw sa o katumbas sa 40kV/2.5mm ug sulud sa tubig nga Moubos sa o katumbas sa 20ppm.

Atol sa pagtipig nga puno sa nitroheno{0}}, ang mga inspeksyon himoon labing menos kaduha kada adlaw, nga adunay mga talaan sa presyur sa tangke ug mga pagdugang sa nitroheno. Kung paspas nga moubos ang pressure, susiha kung adunay pagtulo ug sulbara kini dayon aron malikayan ang pagsulod sa kaumog.

5.2 Langis-Pagtipig sa Produkto

Para sa mga produkto nga puno sa lana-, pagkuha og mga sample sa lana sa pag-abot ug pagsulay. Kinahanglang makab-ot ang pasundayag: boltahe sa pagkaguba Labaw sa o katumbas sa 40kV/2.5mm. Kung mapakyas ang sample sa lana, hibal-i kung ang kaumog nakasulod ug kontaka ang tiggama.

5.3 Pagtipig sa Component

• Mga bahin sa pagtangtang (conservator, radiator, cooler):Panalipdi batok sa ulan, abog, ug fouling. Ang mga lugar nga tipiganan kinahanglan nga solido ug gibana-bana nga 100mm ibabaw sa palibot nga yuta; Ang ubos kinahanglan nga taas sa mga 200mm aron malikayan ang taya.
• Mga bushes ug accessories (mga instrumento sa pagsukod, relay, terminal box, control cabinet, on-load tap changer mechanisms, cables, seals, etc.):Tipigi sa uga, bentilasyon nga mga lawak.

5.4 Determinasyon sa Dampness

Ang usa ka transformer giisip nga dili damp kung ang mga mosunod nga kondisyon natuman (gisulayan pagkahuman sa pag-oil):

• Ang bili sa pagsukol sa insulasyon Labaw sa o katumbas sa 70% sa datos sa pabrika
• Kinauyokan-ngadto sa-ground insulation resistance ≠0
• Ang kaumog nga sulod sa nitroheno ubos sa o katumbas sa 100ppm
• Ang kaumog nga sulod sa lana Ubos o katumbas sa 20ppm

Kung kini nga mga kinahanglanon dili matuman, ang transformer dili i-install o operahan. Kontaka ang tiggama alang sa giya.















6.1 Pre{1}}Mga Pagsusi sa Pag-instalar

• Siguruha nga ang mga aksesorya kompleto ug naa sa maayong kahimtang. Ang mga pagsulay sa wala pa-pag-instalar naglakip sa: dielectric dissipation factor sa lana-paper condenser bushings, polarity ug ratio sa bushing current transformers, gas relay inspection ug adjustment, ug temperature controller inspection ug adjustment.
• Pag-andam sa pagpuno sa lana, paghubas, ug kagamitan sa pagsala. I-verify ang igong gidaghanon ug kalidad sa transformer oil.
• Pag-andam og mga himan sa pag-instalar: vacuum oil filter (oiling machine), oil tank, oil tubes, crane, ug uban pang mga himan.

6.2 Kagamitan ug Mga Himan nga Gikinahanglan

S/N	Ngalan sa Kagamitan	Deskripsyon ug Deskripsyon
1	Mga kagamitan sa pagsulay sa lana	Ang lana makasukol sa boltahe, sulud sa tubig, tgδ, ug uban pa.
2	Aplikasyon sa pag-alsa (lakip ang mga lambuyog)	Kapasidad kada drowing sa kinatibuk-ang asembliya
3	Vacuum nga oil filter (oiling machine)	Para sa pagpuno sa transformer oil
4	Mga unyon sa tubo ug tubo	Mga lutahan/flanges aron motakdo sa gidak-on sa balbula kada drowing
5	Tangke sa pagtipig sa lana	Gibana-bana nga 1.1 × transformer oil masa
6	Mga hagdanan	25m ug 3m
7	Nylon nga pisi	Alang sa pag-alsa sa mga bushings, radiator, conservator
8	Pag-alsa sa mga lugs	Para sa mga radiator, conservator, ug uban pa.
9	Kinatibuk-ang mga himan	Bolts, screw, ug mga gamit sa kamot
10	Megametro (2500V)	Alang sa pagsukod sa resistensya sa insulasyon
11	Pasidaan sa suga	Alang sa inspeksyon sa tangke sa sulod
12	Tubig-sa panapton	Proteksyon gikan sa panahon
13	Fire extinguisher	Para sa kaluwasan sa sunog

6.3 Mga Kinahanglanon sa Kalikopan alang sa Inspeksyon sa Pagtaas sa Kinaiya

• Humidity<65%: exposure time of active parts ≤16h
• Humidity 65%–75%: oras sa pagkaladlad sa aktibo nga mga bahin Kubos o katumbas sa 12h
• Ambient nga temperatura Labaw sa o katumbas sa 5 degree; temperatura sa lawas kinahanglan nga 5-10 degrees labaw sa ambient
• Kung ang temperatura sa palibot<0°C, raise active parts temperature above 10°C by hot oil circulation in advance
• Humidity Labaw sa o katumbas sa 75%: ang core lifting inspection o nitrogen drainage dili himoon















7.1 Pagpangandam alang sa Pag-alsa sa Hapin

Kung ang kontrata nagtino nga dili kinahanglan nga ipataas ang tabon sa tangke, kini nga operasyon dili himuon. Bisan pa, kung ang transformer nakasinati og epekto o wala damha nga mga aksidente sa panahon sa transportasyon, ang core lifting inspection ipahigayon bisan unsa pa.

Sa dili pa ipahigayon ang lifting tank cover inspection:

• Kompletoha ang tanan nga mga rutina sa trabaho ug mga kinahanglanon sumala sa mga panudlo sa pagpangandam
• Pagtangtang o pagtangtang sa mekanikal nga koneksyon tali sa lawas ug tangke sa lana
• Idisassemble sa-load tap changer sumala sa iyang instruksiyon nga manwal

7.2 Pamaagi sa pagbayaw

Idisassemble ang hiniusang bolts sa sulab sa tangke sa lana. Sumala sa mga drowing sa asembliya, pilia ang angay nga sling nga ibitay sa clamping unit sa lifting lug. Buhata ang intermittent trial lifting aron ma-adjust ang posisyon sa kaw-it aron ang sentro sa grabidad mag-align sa parehas nga bertikal nga linya. Human sa malampuson nga pagsulay, iisa ang tangke sa lana ug ibutang kini sa gilimpyohan nga mga suporta.

7.3 Internal nga Inspeksyon Checklist

• Kinatibuk-ang kahimtang:Kung ang lawas adunay bisan unsang pagbalhin o grabe nga pagtuis
• Top pad sa winding:Susiha ang bisan unsang mga lihok
• Mga wire sa lead:Susiha ang bukas nga mga welds o mga break; pamatud-i nga ang lead wire insulation nagpabilin sa maayong kondisyon
• Pindota ang bolts ug screws:Susiha kung adunay bisan unsang pagkalugi
• Standard nga mga fastener:Susiha kung adunay bisan unsang pagkalugi
• Tangke sa lana ug sulod sa lawas:Walay mga babag o tubig nga gitugotan
• I-tap changer contact:Susihon ang kontak sa mga koneksyon sa wire; pagsiguro sa husto nga paghugot
• Core grounding:Siguruha nga ang kinauyokan gibase sa usa ka punto ug ang insulasyon naa sa maayong kahimtang

7.4 Pagkontrol sa Himan Atol sa Internal nga Inspeksyon

Ang tanan nga mga himan nga gigamit sa mga inspektor kinahanglan nga moagi sa pagrehistro sa ID. Ang mga bulsa sa kawani dili gitugotan nga adunay sulud nga metal nga mga butang. Ang abog ug mga tinumpag hugot nga gidid-an sa pagsulod sa tangke. Pagkahuman, kinahanglan nga kumpirmahon sa mga operating personnel nga wala’y nahabilin nga mga labi sa sulod, ug ang tanan nga mga himan kinahanglan susihon batok sa pagrehistro.

7.5 Tank Reassembly

Limpyohi ang nahabilin nga lana gikan sa ilawom nga tangke ug pamatud-i nga wala’y mga gamit o labi nga nahabilin. Susiha nga ang gasket sa sealing dili maayo ug husto nga na-install. Ang pag-alsa sa tangke sa lana kinahanglang lig-on; Ang pagpaubos sa tulin kinahanglan nga malumo aron malikayan ang pagbangga sa mga lead ug ang lawas sa transformer. Samtang ang tangke sa lana nagkaduol sa gasket, gamita ang mga stick aron sa paggiya sa bolt alignment. Human mapamatud-an ang pagbutang sa gasket, isulod ang tanang bolts ug ihigot ang diagonal sa mga hugna aron makab-ot ang pagkahugot.













8.1 Kinatibuk-ang mga Probisyon sa Pag-instalar

Ipha ang tanang sangkap nga i-install (lakip ang mga bolts, nuts, washers). Pag-inspeksyon pag-ayo, paglimpyo sa mga aksesorya, ug pagtangtang sa mga babag, hugaw, ug abog gikan sa mga hiniusa nga tubo.

Ang mga bahin nga adunay mga timailhan sa pag-instalar (taas-boltahe, medium-boltahe, ubos-boltahe nga bushings, pedestal, pressure release device) kinahanglang mosunod sa mga instruksyon alang sa pag-instalar pag-usab, pagtagad sa relatibong posisyon ug anggulo sa tangke.

Para sa 110kV ug labaw pa, ang mga tip sa insulasyon sa lead wire nga hilig kinahanglan ibutang sa boltahe-sharing ball mouth sa bushing.

Sa pag-assemble sa conservator joint pipes, magsugod gikan sa gas relay side. Ipapilit ang mga bolts nga dili kompleto hangtud nga ang tanan nga mga bahin mapundok, unya sugdi ang paghugot gikan sa kilid sa gas relay.

Ang mga pedestal sa thermometer kinahanglan nga mapuno sa 2/3 nga lana sa transformer.

Para sa mga component nga adunay air drain plugs (LV bushing, gas relays, oil conservator, radiators, ug uban pa), ablihi ang ibabaw nga air drain plug human sa oil injection aron buhian ang natipon nga hangin; ayaw pagsira hangtod nga moawas ang lana.

Sa dili pa ibutang ang mga gasket sa pagsilyo, hupti nga limpyo ang metal nga ibabaw. Ang mga ibabaw nga selyado kinahanglan nga grease-selyohan nga ang sealing gasket gipahimutang sa husto. Ihigot ang mga bolts sa diagonal nga adunay parehas nga stress.

8.2 Pag-instalar sa Bushing

Pangunang mga konsiderasyon:

• Ang lokasyon sa crane kinahanglan nga mapadali ang pag-alsa ug pag-instalar sa bushing
• Gamita ang nylon rope o wire rope nga adunay proteksyon nga manggas; malikayan ang pagkahagsa sa mga sudlanan sa pagputos o uban pang mga butang
• Susihon ang pagtulo sa lana pagkahuman makuha ang bushing gikan sa kahon; pamatud-i nga normal ang lebel sa lana sa metro sa lana
• Limpyo nga flange ibabaw ug sulod sa bushing pedestal nga adunay limpyo nga puti nga panapton sa dili pa i-install
• Bushing slant angle kinahanglan nga mohaum sa pedestal slant angle

Para sa 110kV ug pataas nga pag-instalar sa condenser bushing:

• Kuhaa ang ibabaw nga terminal block ug mga tabon sa dili pa ipataas
• Human mabutang ang bushing sa mounting pedestal, tan-awa pinaagi sa mga buho sa bungbong sa tangke aron makumpirma nga ang tumoy sa cone sa lead wire gipugos sa boltahe-sharing ball
• Siguroha nga ang sulod nga lead wire tul-id nga walay pagtuis o pagduko
• Likayi ang patay nga pag-alsa kon tul-id ang lead wire aron malikayan ang pagkadaot sa insulasyon o pagbitad sa kahoy nga clip-out

8.3 Pag-instalar sa Kagamitan sa Pagpabugnaw

Ang mga balbula sa alibangbang kinahanglan nga anaa sa off state sa dihang mag-dismounting sa transport sealing plates. Ang mga cooler gisusi kung adunay leakage ubos sa pressure ug ang lana-nahugasan sa wala pa ang-trabaho. Ablihi ang transport sealing plate aron masusi ang kalimpyo sa sulod; tinoa kung gikinahanglan ba ang dugang nga lana-paghugas. I-install ang mas bugnaw sumala sa mga numero sa bahin ug mga marka sa pag-instalar. Sa pag-alsa, ipabilin nga tul-id ang mas bugnaw ug ibalhin kini sa posisyon, dayon i-assemble gamit ang mga tubo nga nagkonektar sa tangke.

8.4 Pag-instalar sa Pressure Relief Valve

Kuhaa ang transport sealing plate ug mga tabon sa lungag sa pag-instalar. Pahiran og puti nga panapton ang mga bungbong sa sulod hangtod nga wala nay buling nga magpabilin. Pag-instalar sa flange; nagkinahanglan og maayo nga sealing ug kasaligan nga pag-instalar. Kung adunay tabon, ang outlet sa lana kinahanglan nga ipunting sa bukas nga yuta. Kung nasangkapan og lana-nga nagagiya nga tubo, i-install kini sumala niana.

8.5 Pag-instalar sa Gas Relay

Susiha ang panagway anaa sa maayo nga kahimtang ug pagsulay signal kontak ug biyahe kontak alang sa kasaligan. Kuhaa ang transport sealing plate ug tin-aw nga instalasyon nga flange. Kuhaa ang gapas nga pisi nga nagsiguro sa float cup sa panahon sa transportasyon. I-install ang gas relay tali sa oil tank ug oil conservator, subay sa arrow nga direksyon sa device (arrow nga nagtudlo sa oil conservator). Pag-instalar og mga tubo alang sa tanang bushing pedestal aron ang tanang sulod nga gas makolekta ngadto sa connecting pipe ngadto sa gas relay.

Mubo nga sulat:Ang transformer top cover kinahanglan adunay slope nga 1.0%-1.5% sa direksyon sa dagan sa gas relay aron mapadali ang pagkolekta sa gas ug pagpaaktibo sa alarma.

8.6 Pag-instalar sa Conservator ug Moisture Absorber (Breather).

Ipataas ang conservator bracket ug ayoha kini sa tangke nga nagdala sa mga bolts. I-install ang conservator sa bracket. Ikonektar ang mga pipeline ug i-install ang gas relay sa butterfly valve sa ilawom sa conservator. I-install ang gas outlet, oil inlet, ug oil outlet pipelines nga adunay mga stop valve sa ubos nga tumoy. I-install ang moisture absorber connecting pipe, unya i-install ang breather sa ubos nga tumoy. Ang sealing gasket alang sa pagtipig ug transportasyon kinahanglan nga tangtangon. Pun-a ang oil sealing box nga adunay transformer oil aron ang lebel sa lana mounlod sa blocking air ring.

8.7 Pag-instalar sa Thermometer

Ang thermometer holder nahimutang sa oil tank cover duol sa conservator. Pun-a ang gamay nga kantidad sa lana sa transformer sa sulud sa wala pa i-install ang thermometer. Hinayhinay nga i-screw ang thermometer ngadto sa holder. Para sa mga thermometer sa pressure gauge, i-coil ang mga redundant conduit sama sa usa ka tray ug ibutang sa bungbong sa tangke.

8.8 Sa-Pag-load sa Pag-instalar sa Tap Changer

Human ma-install ang tangke sa lana, susiha ug limpyohan pag-usab ang selector switch oil chamber, dayon i-install ang oil suction pipe. Ipataas ang tap changer gamit ang usa ka espesyal nga hanger plate, ikonektar pag-usab ang tunga nga flange ug suporta nga flange, ug siguroha ang maayo nga pagsilyo. Pag-ayo nga ibutang ang switch sa selector ngadto sa oil chamber, hinayhinay nga i-rotate ang insulation axle aron ma-align ang coupling ug masiguro ang hustong positioning. I-install ang position indicator ug locking plate, unya i-assemble ang switch head cover board. Pag-operate positibo ug balihon nga pagbag-o pinaagi sa kamot aron masusi ang simetriya, dayon pinaagi sa motor. Susihon ang matag posisyon sa gripo aron masiguro nga ang indikasyon sa gripo ug ang timailhan sa aparato sa motor magkatugma.

















9.1 Mga Kinahanglanon sa Kalidad sa Lana

Ang lana sa transformer kinahanglang dalisayon ​​sa planta aron mamenosan ang trabaho sa-pagpino sa lugar. Alang sa taas nga-distansya nga transportasyon o taas nga-dugay nga pagtipig, mga tambol sa lana ang gamiton. Sa dili pa mag-oil, kinahanglan nga himuon ang usa ka pagsulay sa pag-analisa sa lana. Alang sa vacuum injection, ang lana kinahanglan nga makab-ot ang mosunod nga mga sumbanan:

Parameter	Kinahanglanon
Pagkaguba sa boltahe	Labaw sa o katumbas sa 70kV/2.5mm
Tubig nga sulod	Ubos sa o katumbas sa 8mg/L
Gas sulod	Ubos o katumbas sa 0.8% (sa gidaghanon)
Dielectric pagkawala hinungdan tanδ (90 degree)	Ubos o katumbas sa 0.5%
Ihap sa partikulo (5μm–100μm)	≤1000 particles/100mL; no particles >100μm

Mubo nga sulat:Para sa 330kV–750kV transformer, ang sulod sa tubig dili molapas sa 10mg/L; alang sa 110(66)kV, ang sulod sa tubig dili molapas sa 20mg/L; alang sa 220kV, ang sulod sa tubig dili molapas sa 15mg/L.

9.2 Pamaagi sa Pagpuno sa Vacuum

Sa wala pa ang pagpuno sa vacuum, ang tanan nga mga punto sa grounding sa kagamitan ug mga tubo sa koneksyon kinahanglan nga kasaligan nga gisaligan. Ang lana kinahanglan nga i-inject gikan sa ubos nga balbula sa lana. Ang vacuum pumping kinahanglan nga ipadayon sa tibuok proseso sa pagpuno, nga adunay nahabilin nga presyur nga ubos sa o katumbas sa 20Pa. Ang temperatura sa lana kinahanglang mas taas kay sa temperatura sa lawas; Ang temperatura sa outlet sa lana gikan sa filter kinahanglan nga 55℃-65 degree. Ang katulin sa pagpuno dili molapas sa 100L/min. Atol sa tibuok proseso, ang vacuum filter inlet ug outlet pipes dili ibalhin sa open{9}}air condition.

9.3 Vacuum Hold ug Oil Level

Hunonga ang pagpuno kon ang lebel sa lana kay 100–200mm ubos sa tangke. Hupti ang haw-ang: alang sa 110kV nga mga transformer, hupti ang vacuum sulod sa labing menos 2 ka oras; alang sa 220kV transformers, sulod sa labing menos 4 ka oras.

9.4 I-post ang-Pagtangtang sa Pagpuno sa Hangin

Human sa pagpuno sa lana, ang open air-bleeder plugs sa mga cooler, bushings, gas relays, conservators, ug radiators aron makagawas ang natanggong nga hangin. Ayaw isira ang air drain plugs hangtod nga moawas ang lana. Para sa forced oil circulation transformers, sugdi ang tanang cooling device ug i-circulate sulod sa labing menos 4 ka oras aron hingpit nga matangtang ang nahabilin nga hangin.

9.5 Sirkulasyon sa init nga lana

Alang sa 330kV pataas nga mga transformer, ang sirkulasyon sa init nga lana gikinahanglan pagkahuman sa pagpuno sa vacuum. Ang proseso sa sirkulasyon sa init nga lana naggamit ug taas nga-vacuum filter, nga adunay outlet nga temperatura sa lana dili ubos sa 50℃o labaw sa 80 degree; Ang temperatura sa sulod sa tangke dili ubos sa 40 degree. Oras sa sirkulasyon: 220–330kV mga transformer nga dili moubos sa 24 ka oras; 500kV transformers dili moubos sa 48 ka oras. Ang aktuwal nga oras sa sirkulasyon kinahanglan nga tugotan ang tibuuk nga gidaghanon sa lana sa pag-circulate labing menos kaduha.

9.6 Pag-adjust sa lebel sa lana

Pagkahuman sa pagpuno, susiha ang indikasyon sa lebel sa lana sa regular nga mga agwat. Ang lebel sa lana kinahanglang motakdo sa mga marka sa conservator nga katumbas sa temperatura sa palibot. 1–2 ka oras human sa pagpuno, susiha pag-usab ang lebel sa lana. Kung ang gitas-on sa lana mius-os pag-ayo, idugang ang lana aron madala kini sa parehas nga linya sa temperatura.

9.7 Static nga Paghusay

Human sa pagpuno, ang transformer kinahanglan nga moagi sa usa ka static settling nga panahon aron ang lana hingpit nga masulbad ug makuha ang mga gisuspinde nga mga hugaw ug mga bula. Para sa 110kV transformers, static settling time Labaw sa o katumbas sa 24 ka oras; para sa 220kV nga mga transformer, Labaw sa o katumbas sa 48 ka oras.













Ang lana sa transformer usa ka masunog nga likido. Ang pagpanigarilyo ug pag-abli sa kalayo hugot nga gidili sa lugar sa pag-instalar. Kung gikinahanglan ang gas welding o electric welding, ang mga lakang sa pagpugong sa sunog kinahanglan nga hugot nga sundon. Ang mga kagamitan sa pagpanalipod sa sunog kinahanglan ipahimutang sa dili pa i-install, nga adunay gitudlo nga mga kawani nga nagdumala. Ang mga palid sa papel ug panapton nga gapas nga gituslob sa lana sa transformer kinahanglan nga kolektahon nga adunay basura nga lana ug ilabay nga parehas pagkahuman sa pag-instalar.

Dugang nga mga lakang sa kaluwasan:

• Sa dili pa i-install, ang komandante-sa-pangulo ug ang prinsipal sa kaluwasan kinahanglang magtigom sa tanang tig-instalar alang sa mga miting sa kaluwasan sa trabaho, maghatag ug edukasyon sa kahilwasan, ug magpahayag sa mga lagda sa kaluwasan
• Ang wala'y kalabutan nga mga kawani kinahanglan dili mosulod sa natad sa pag-install
• Ang mga galamiton ug mga materyales nga gipasa pataas ug paubos ihigot; walay gitugot nga paglabay
• Kung magbutang o magtangtang sa mga bahin nga dali mahulog sa taas, duha ka tawo ang magtinabangay
• Kung mogamit ug mobile nga suga, ang 220V nga mga lampara kinahanglan dili dad-on sa tangke sa lana, ni ang temporaryo nga gahum ibutang sa dili maayo nga insulated nga mga konduktor.













11.1 Pre-Mga Pagsusi sa Komisyon

Sa wala pa ibutang ang transformer sa pagsulay nga operasyon, usa ka komprehensibo nga inspeksyon ang ipahigayon:

• Ang nag-unang lawas ug mga aksesorya hingpit nga natapok ug sa maayong kahimtang; ang mga posisyon sa hugna ug mga marka husto
• Ang tangke sa lana ug ang tanang bahin gipahiran nga limpyo, walay oil leakage
• Ang mga indikasyon sa lebel sa conservator ug bushing nga lana klaro ug tukma, nga adunay mga kalainan sa sulud sa sayup sa pagsukod
• Ang mga kagamitan sa pagpabugnaw naglihok nga normal; ang mga bomba sa lana ug mga bentilador modagan sa husto; control circuits naglihok sa hustong paagi
• Gas relay nga gibutang sa husto nga direksyon; normal nga lebel sa lana; bug-os nga nahubas ang gas
• Ang moisture absorber nga puno sa allochroic silica gel; Ang tasa sa lana adunay tin-aw nga lana sa angay nga lebel
• Ang tap changer naglihok nga flexible; tukma nga indikasyon sa target; tulo ka-phase tap positions parehas
• Ang mga core grounding lugs, oil tank grounding, bushing grounding, ug ground shield kompleto ug kasaligang grounded
• Walay-load nga mga terminal sa bushing-matang sa kasamtangan nga mga transformer nga mubo-circuited ug grounded

Pagsusi sa hugna:Transformer phase ug winding connection nga grupo kinahanglang magtagbo sa parallel operation requirements sa dili pa ang energization.

11.2 Mga Pagsulay sa Elektrisidad

Ang tanan nga mga pagsulay sa elektrisidad ipahigayon matag GB 50150-2016 sa dili pa i-commission. Ang mandatory test item naglakip sa:

Dili.	Test Item
1	Insulating oil test o SF6 gas test
2	Pagsukod sa DC nga pagsukol sa mga windings kauban ang mga bushings
3	Pagsusi sa ratio sa boltahe sa tanan nga gripo
4	Tulo ka-pagsusi sa grupo sa koneksyon ug polarity check (usa ka-phase)
5	Pagsukod sa pagsukol sa insulasyon sa kinauyokan ug mga clamp
6	Dili-porselana nga mga pagsulay sa bushing
7	Sa-pag-load tap-pag-inspeksyon ug pagsulay sa changer
8	Ang pagsukol sa insulasyon, ratio sa pagsuyup, o pagsukod sa indeks sa polarization sa mga windings nga adunay mga bushings
9	Dielectric loss factor (tanδ) ug capacitance measurement sa windings nga adunay bushings
10	Winding deformation test
11	Ang AC makasukol sa pagsulay sa boltahe sa mga windings nga adunay mga bushings
12	Taas nga-kadugayon nga gipahinabo sa AC nga makasukol sa boltahe nga pagsulay nga adunay partial discharge nga pagsukod
13	Impact closing test sa rated nga boltahe
14	Pagsusi sa hugna
15	Pagsukod sa kasaba

Alang sa 66kV ug labaw pa nga mga transformer, ang dissolved gas chromatographic analysis sa lana kinahanglan nga himuon sa tulo ka beses: pagkahuman sa pagpuno ug paghusay sa lana, 24 ka oras pagkahuman sa pagsulay ug partial discharge, ug 24 oras pagkahuman sa pagsira sa epekto ug operasyon sa rate nga boltahe. Ang kinatibuk-ang sulud sa hydrocarbon sa bag-ong transpormer nga lana dili molapas sa 20μL/L, H₂ dili molapas sa 10μL/L, ug C₂H₂ dili molapas sa 0.1μL/L.

11.3 Epekto sa Panapos nga Pagsulay

Ang transformer moagi ug 5 ka beses nga walay-load full-boltahe nga epekto pagsira. Human sa unang kusog, ang gidugayon dili moubos sa 10 minutos. Ang magnetizing inrush nga kasamtangan dili mahimong hinungdan sa sayop nga operasyon sa device sa proteksyon. Para sa neutral-point-grounded system, ang neutral nga punto kinahanglang i-ground atol sa impact closing.

11.4 Operasyon sa Pagsulay

Pagkahuman sa malampuson nga pagsira sa epekto, ang transformer kinahanglan ibutang sa pagsulay nga operasyon, kasagaran nga nagdagan sa labing taas nga load nga makuha gikan sa sistema nianang panahona sulod sa 24 nga padayon nga oras. Human sa 24 ka oras nga malampuson nga operasyon nga walay mga abnormalidad, ang trial run giisip nga kompleto, ug ang transformer mahimong pormal nga ibutang sa serbisyo.

11.5 Dokumentasyon nga Itugyan

Sa pagkompleto sa pagdawat, ang mosunod nga mga dokumento ibalhin:

• Mga teknikal nga rekord sa pag-instalar, mga rekord sa inspeksyon sa kinauyokan, mga rekord sa pagpauga, mga taho sa inspeksyon sa kalidad, ug mga taho sa pagsulay nga gihatag sa kuryente-
• Mga drowing sa pagtukod ug dokumentasyon sa pagbag-o sa disenyo
• Manwal sa instruksiyon sa produkto sa tiggama, mga rekord sa pagsulay, sertipiko sa pagpahiuyon, ug mga drowing sa pag-instalar
• Mga lista sa mga spare parts, accessories, espesyal nga himan, ug test instruments









Kini nga giya nagtutok sa dagkong power transformer sa mga substation ug industriyal nga planta. Para sa uban pang mga transformer configurations nga kasagarang makita sa distribution networks ug outdoor environments, palihog konsultaha ang mga katugbang nga dokumento sa ubos.

• Giya sa Pag-instalar ug Pag-opera sa Substation Transformer
• Giya sa Pag-instalar ug Pag-opera sa Pole Mounted Transformer
• Pad Mounted Transformer Installation ug Operation Guide
• Dry Type Transformer Installation ug Operation Guide
• Giya sa Pag-instalar ug Pag-opera sa Compact Substation













Ang saktong pag-instalar ug pag-commissioning importante sa luwas ug kasaligang taas nga-term nga operasyon sa mga power transformer. Kini nga giya naghiusa sa mga kinahanglanon sa tiggama nga adunay magamit nga nasudnon nga mga sumbanan. Ang tanan nga mga personahe nga nahilambigit kinahanglan nga higpit nga sundon ang mga pamaagi nga gihulagway dinhi, ipadayon ang hingpit nga dokumentasyon sa tibuuk nga proseso sa pag-install, ug konsultaha ang tiggama kung adunay bisan unsang kawalay kasiguruhan.
